F2-36首G版6和弦门铃音乐芯片
产品详情
一、产品参数
1.产品工作的电压范围：2-5.5V
2.喇叭输出方式: PWM
二、功能描述
IOA1：串口协议脚，通过接收协议码进入协议模式。
IOA0：播放键，不可打断触发。
IOH3：选曲键（从第一首开始），可互打断。
IOA2：LED灯输出脚,参考模式1,模式2,模式3,模式4说明,默认模式1有音乐时3HZ闪。

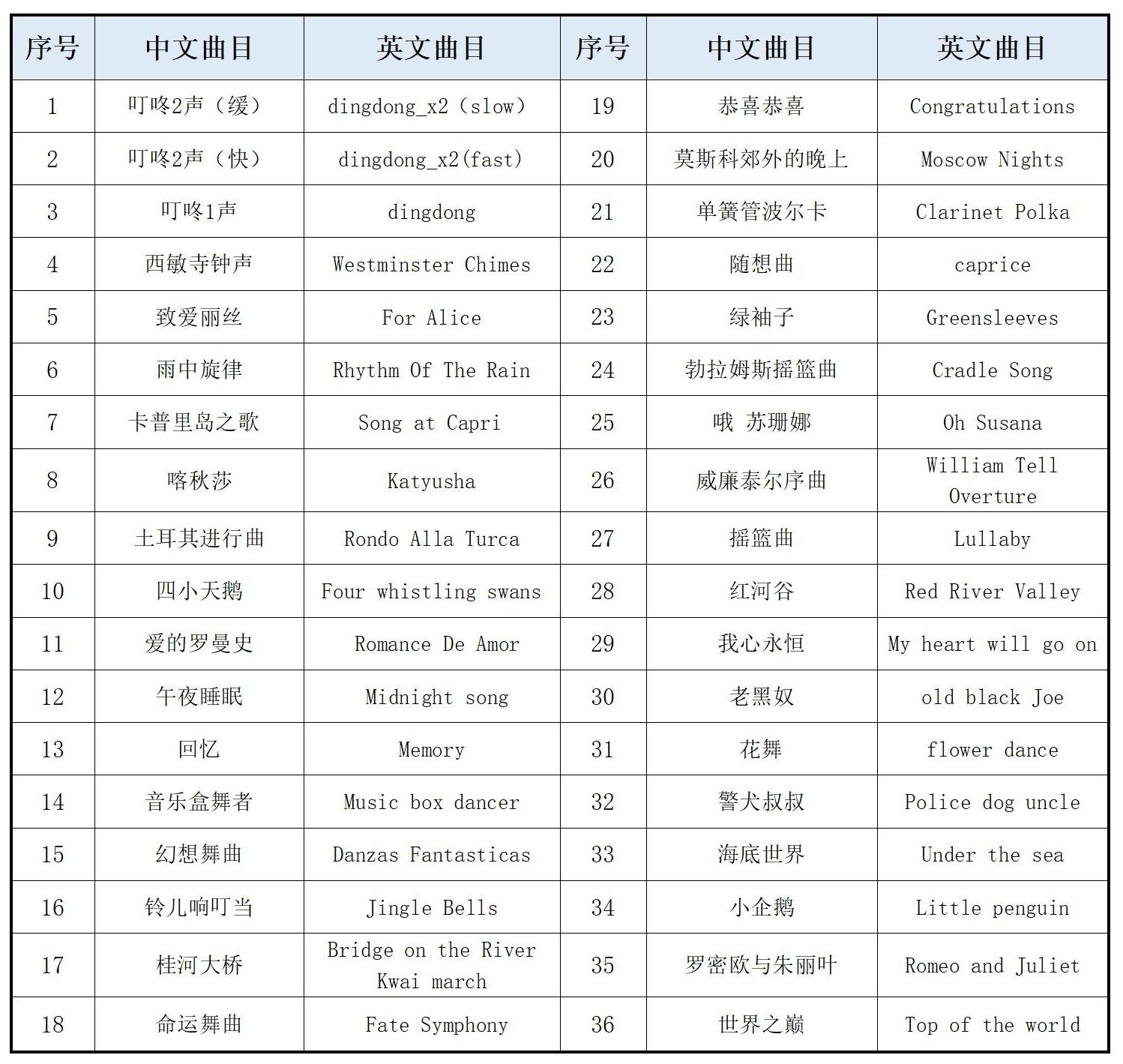

三、36首中英文曲目表
四、芯片电气特性

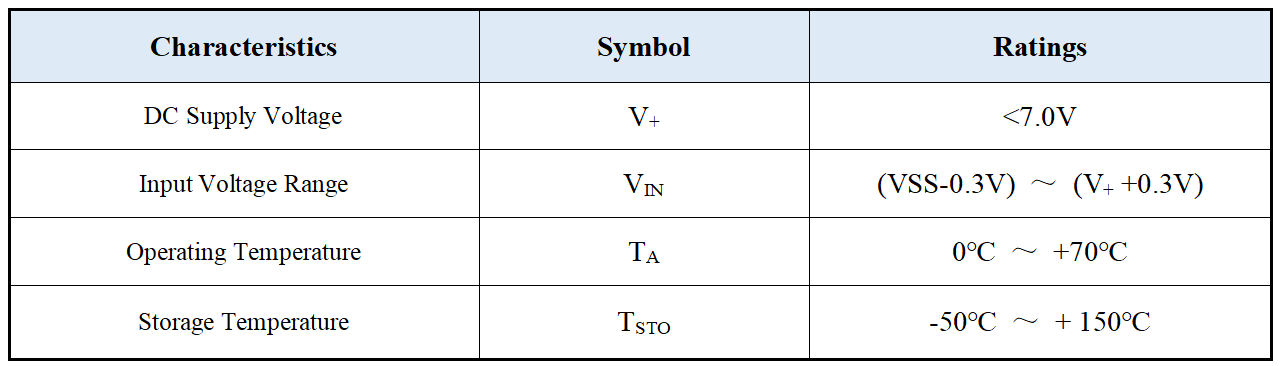

4.1 绝对最大额定值

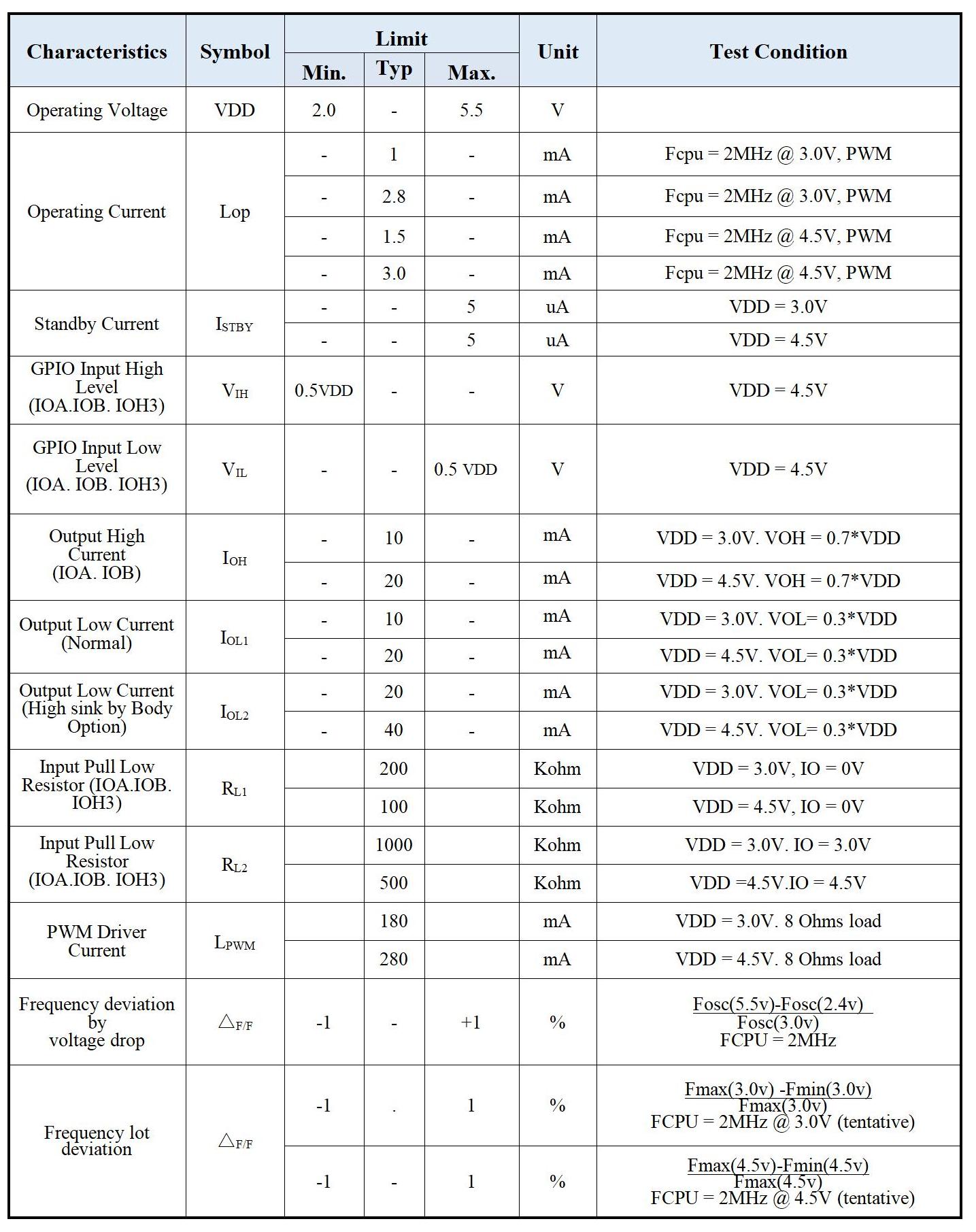

4.2直流特性

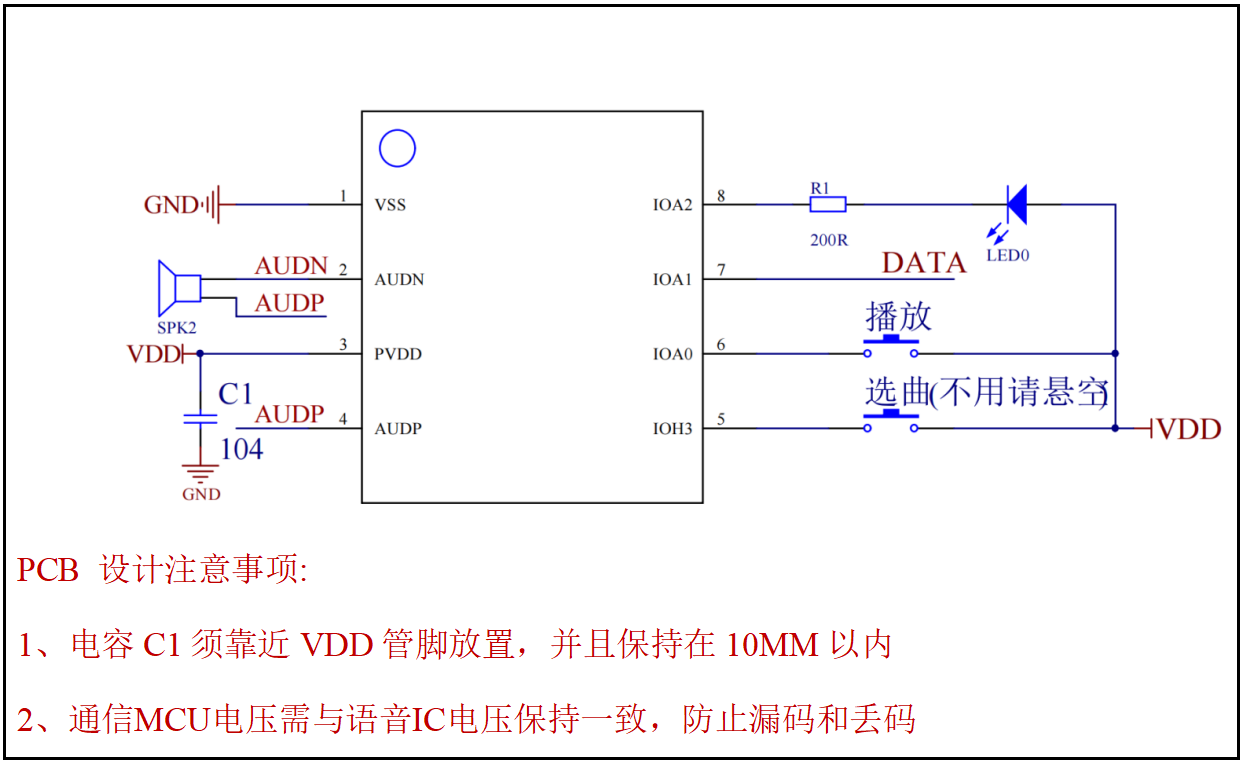

五、参考应用电路
