60首新世纪门铃音乐芯片

规格参数

产品型号: F16-60
产品名称: 60首新世纪门铃音乐芯片

产品特性

PA0：播放键，PA1：协议脚，PB0:协议脚，PB3：LED灯，输出：PWM&DAC
PDF下载

产品详情

一、产品参数

产品工作的电压范围：2-5.5V

喇叭输出方式: PWM/DAC



二、SOP8功能描述

PA0：播放键，触发可打断。

PA1：接GND。

PB0:协议口，协议内容见下图。

PB3:3HZ闪输出脚，有声音播放以3HZ闪灯，无声音输出高电平。

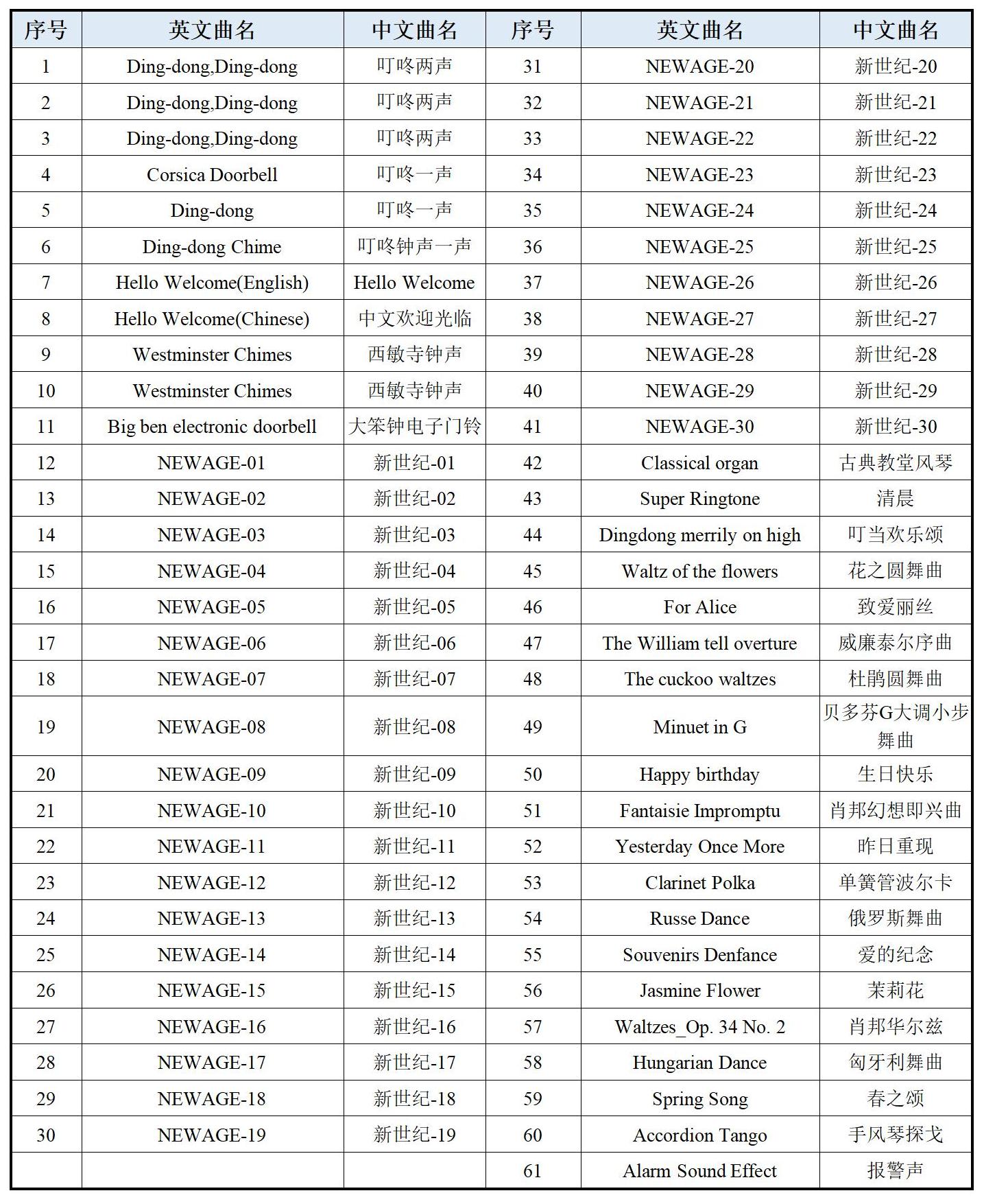

三、60首中英曲目表

四、芯片电气特性

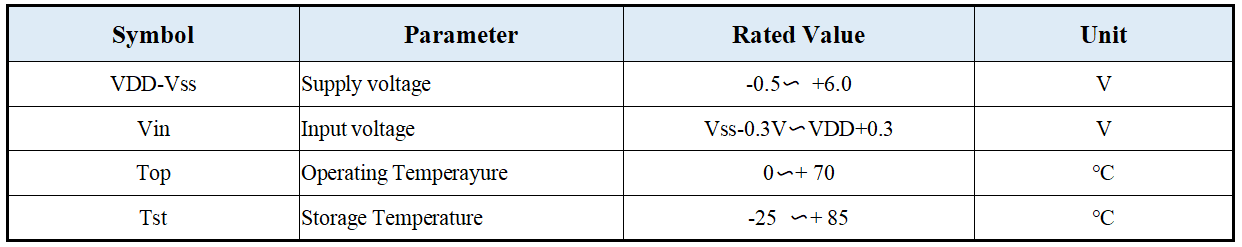

4.1 绝对最大额定值

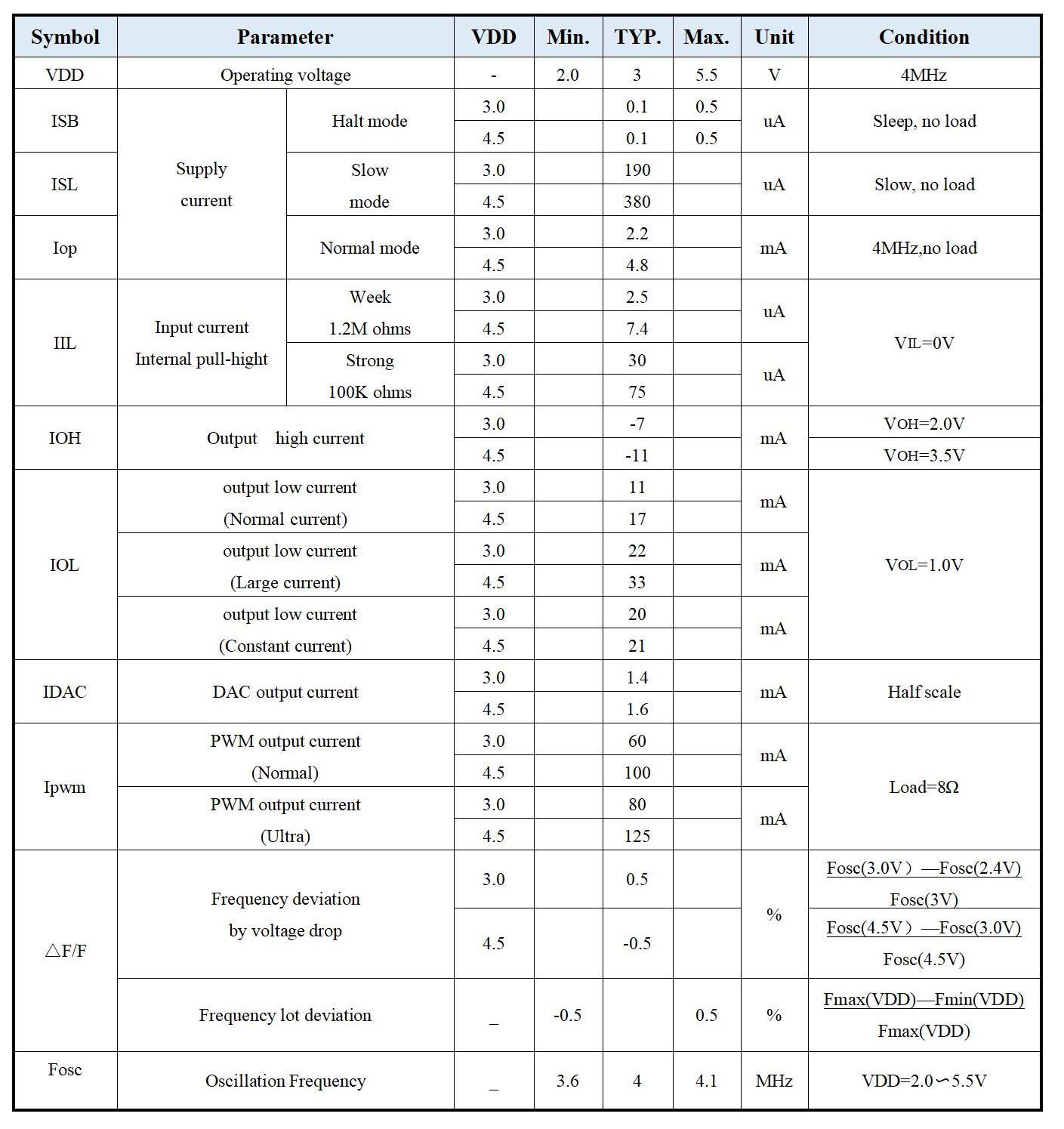

4.2直流特性

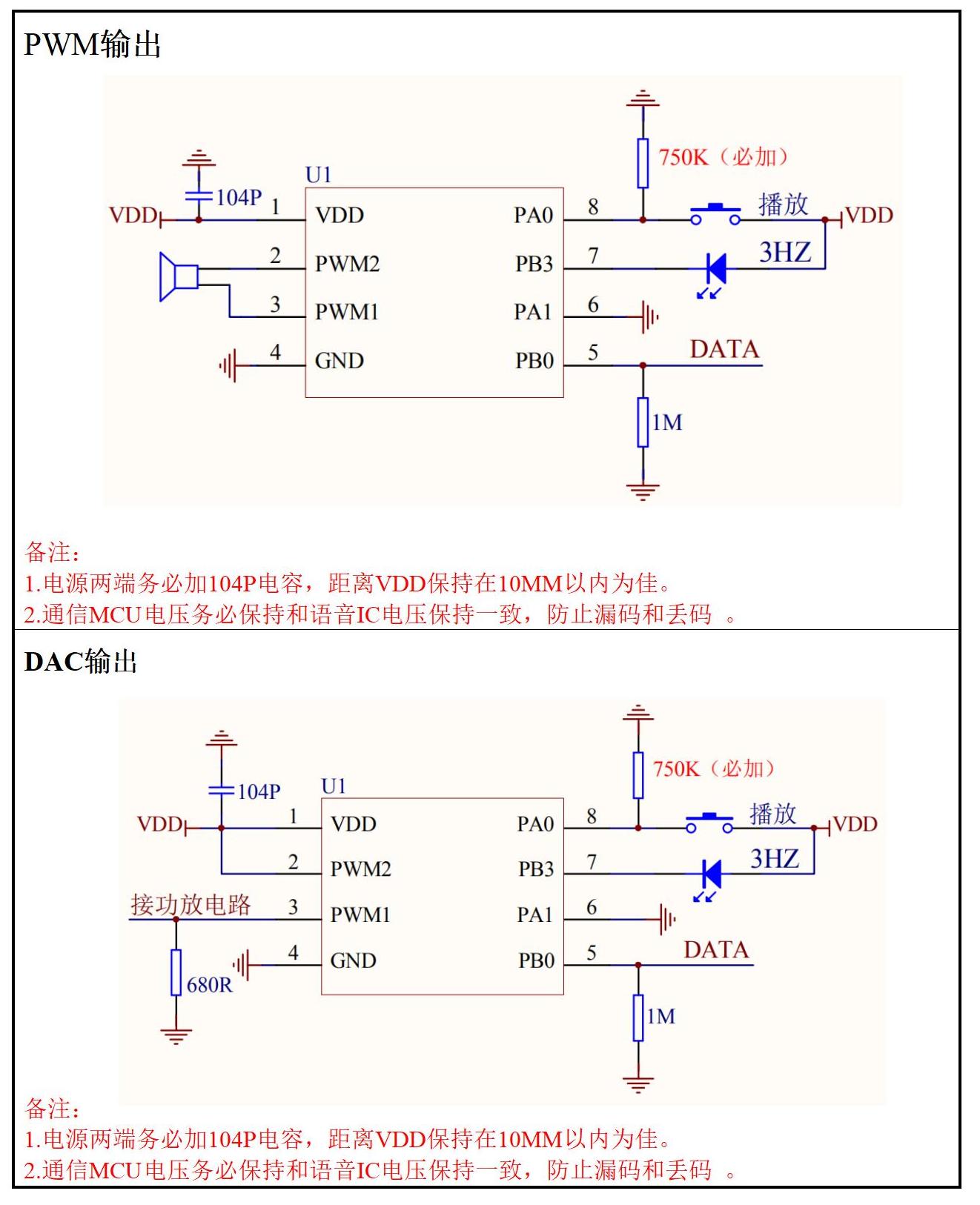

五、参考应用电路
