30首迎宾报警门铃音乐芯片
产品详情
一、产品参数
1.产品工作的电压范围:2-5.5V
2.喇叭输出方式: PWM
二、SOP8功能描述
IOH3:选曲键,曲目选择,可打断,共30首。
IOA0:播放键,播放当前曲目,可打断。
IOA1:DATA脚,通信端口(协议内容详见如下)。
IOA2:LED灯,LED灯随着四种模式变化。

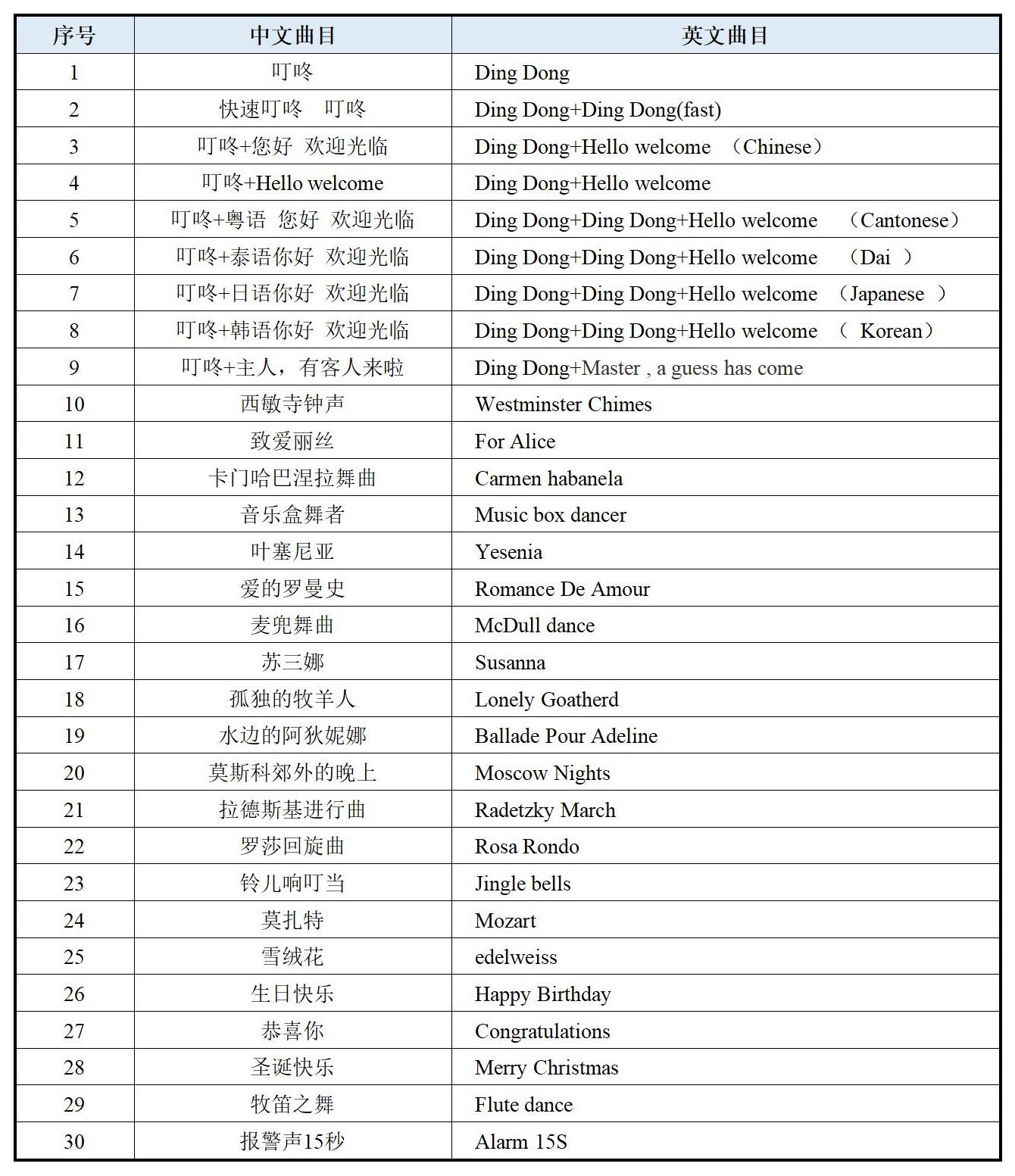

三、30首报警声中英文曲目表
四、芯片电气特性

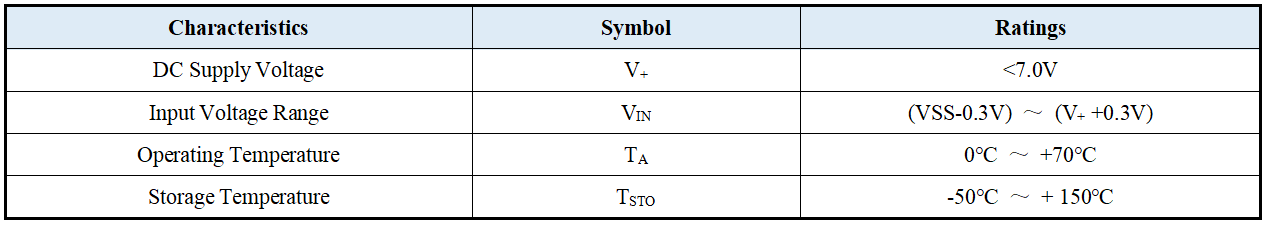

4.1 绝对最大额定值

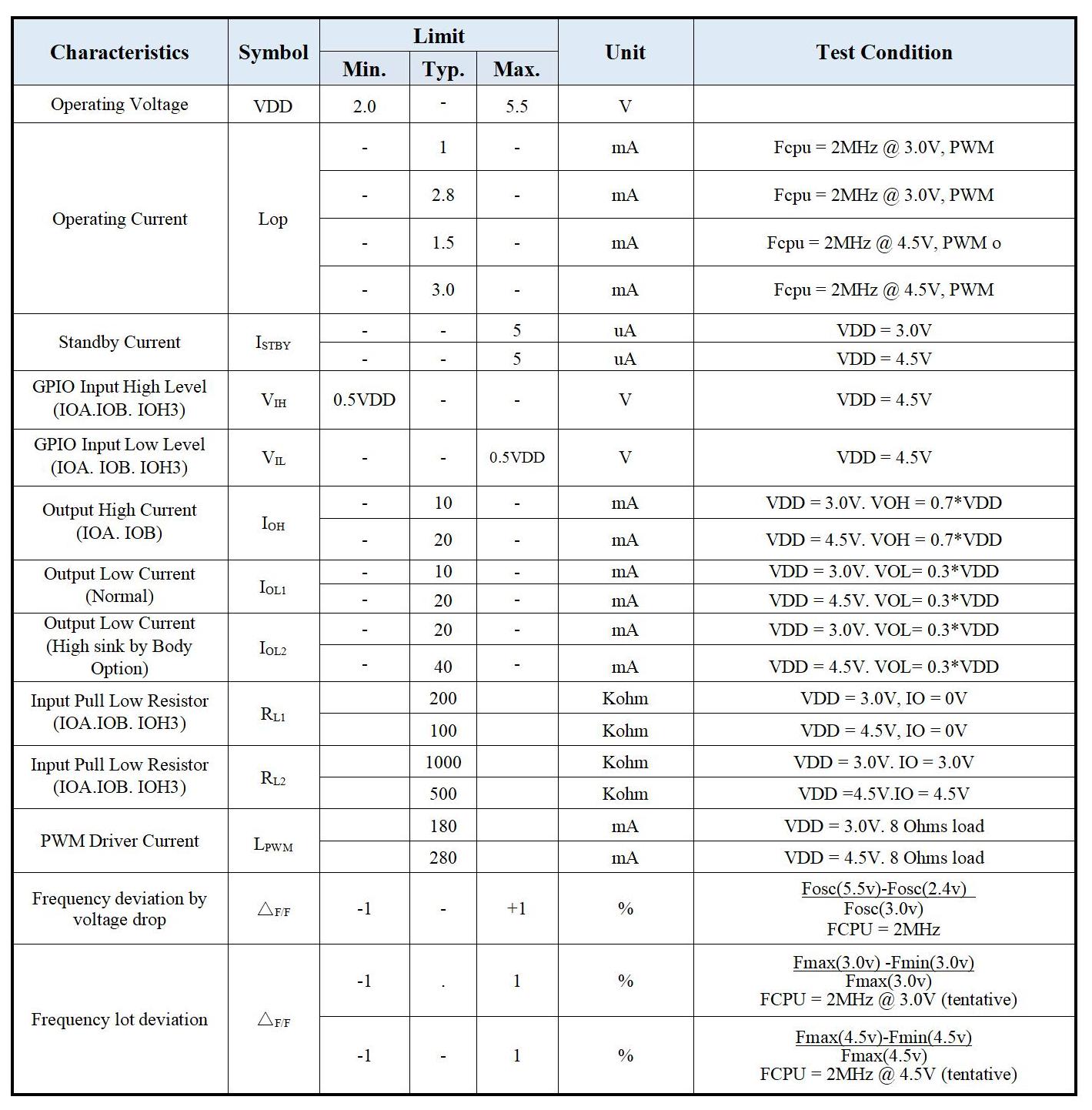

4.2直流特性

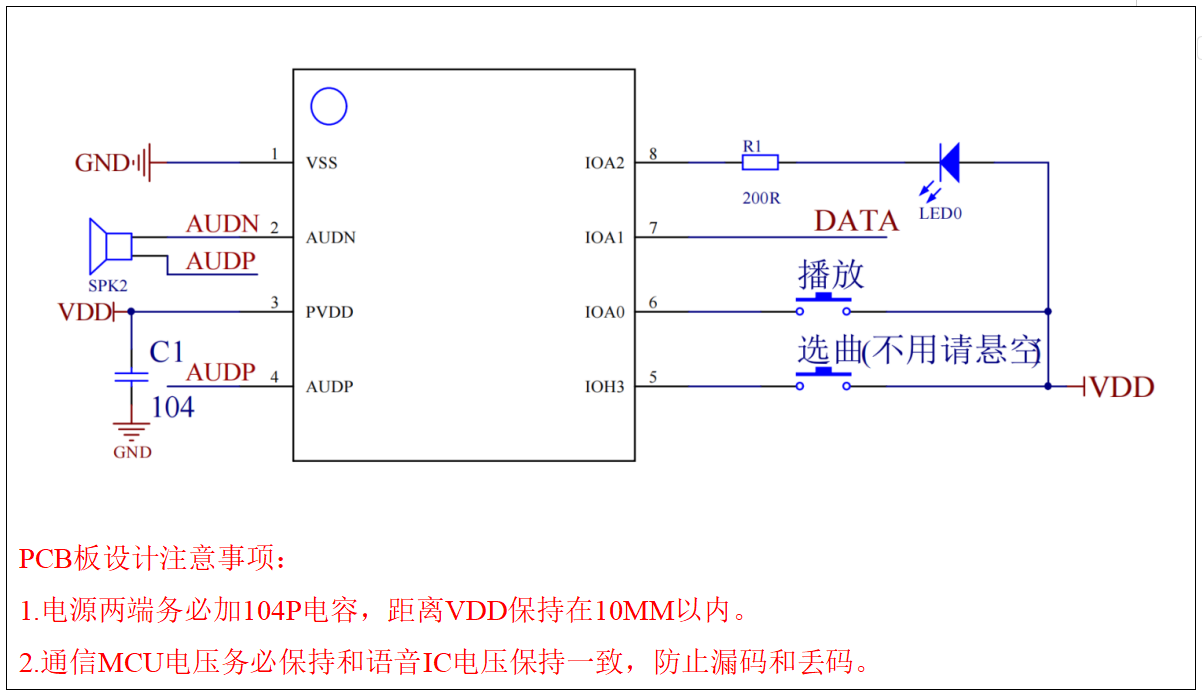

五、参考应用电路
