H16C 圣诞8首音乐芯片

规格参数

产品型号: SZY2209060-A
产品名称: H16C 圣诞8首音乐芯片

产品特性

PA0:播放键;PA1:协议脚;PB0:协议脚;PB3:LED灯

产品详情

一、产品参数

1、产品工作的电压范围:2-5.5V

2、喇叭输出方式: PWM



二、功能描述

硬件:3档拔开关,TRYME键,1个灯

IOH3: DEMO1档,一上电LED灯+8首歌曲循环播放;按TRYME键第一次,为OFF。
OFF档:关。
IOA2:DEMO3档,一上电LED灯+第一首歌曲循环播放;按TRYME键,触发第一次,第二首歌曲循环播放;触发第二次,第三首歌曲循环播放,以此循环。

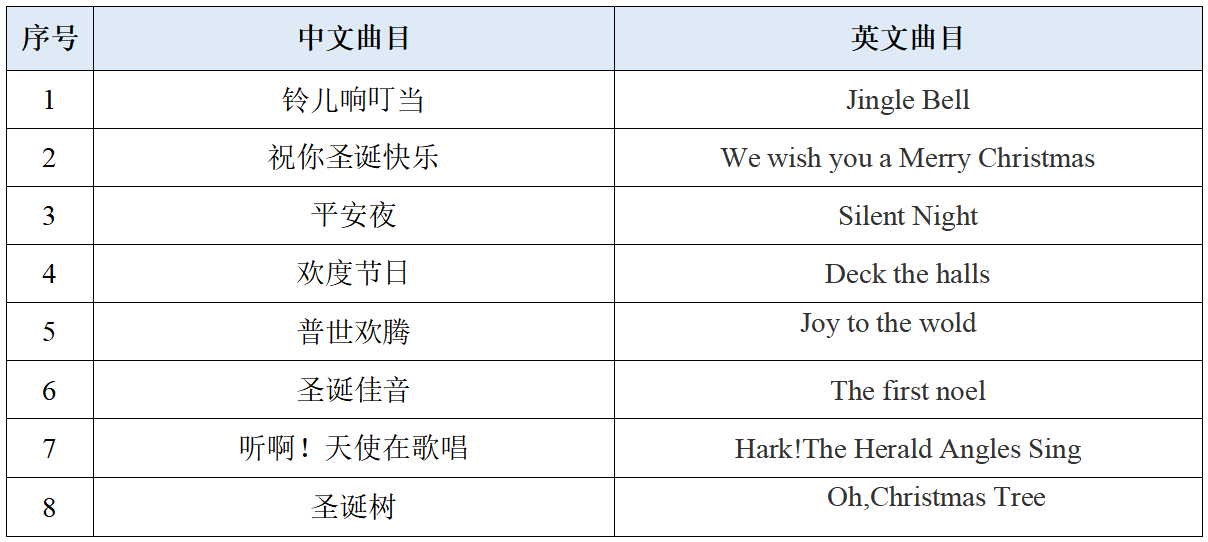

三、8首中英文目表

四、芯片电气特性

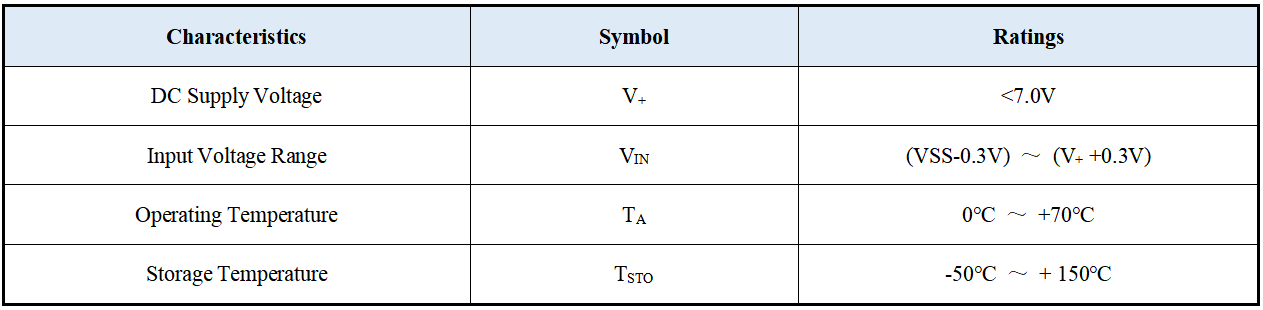

4.1 绝对最大额定值

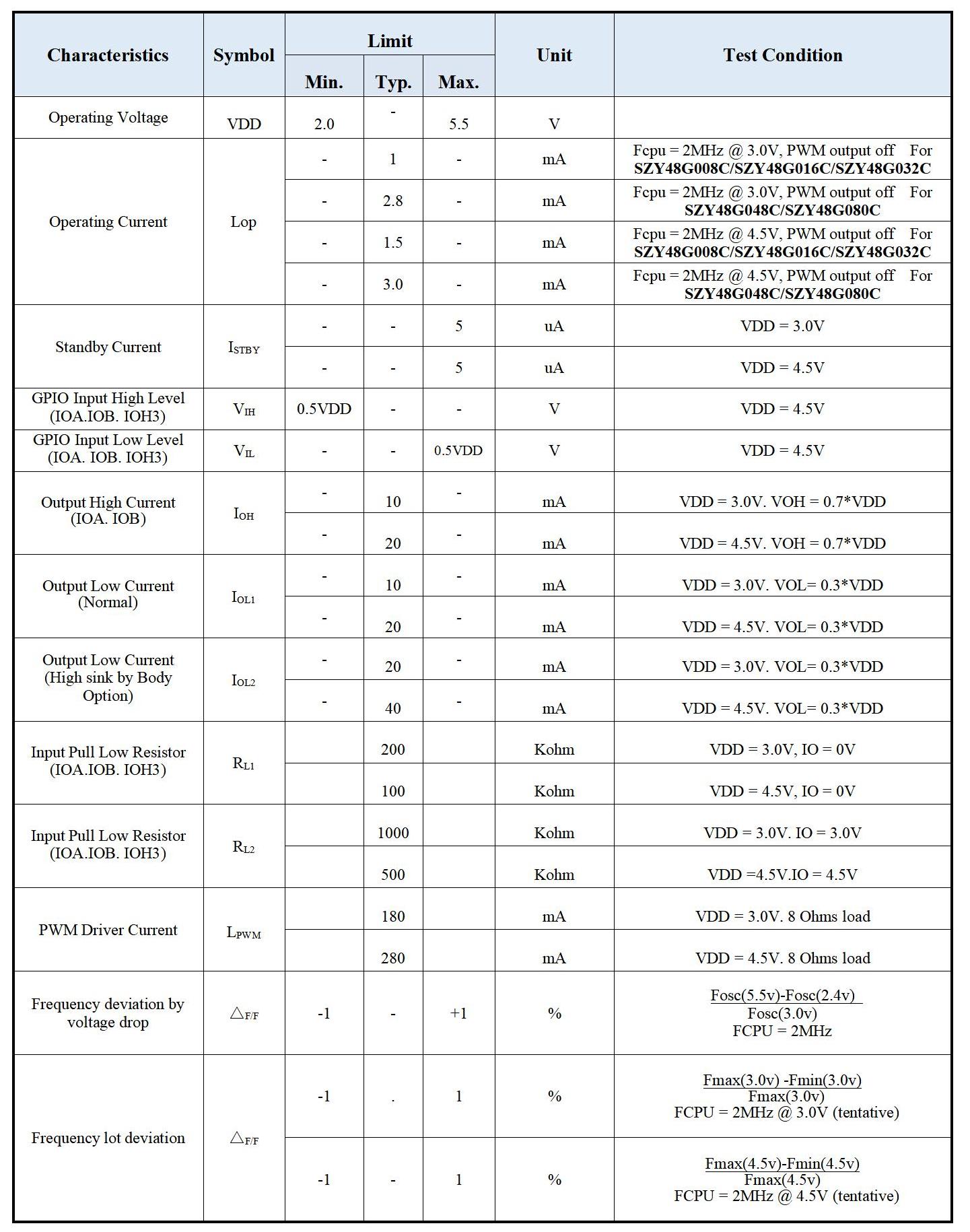

4.2 直接特性

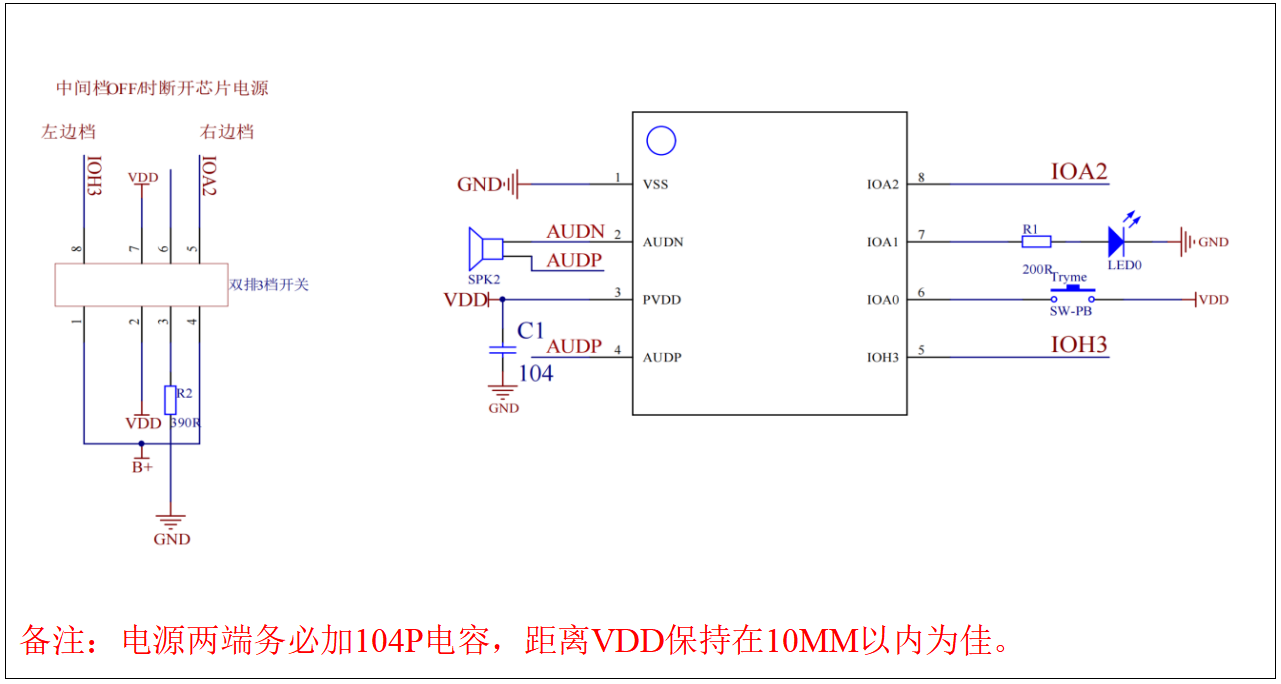

四、参考应用电路
