一、芯片功能说明

1、开关机键：长按开关机，短按播放下一曲。开关机有“开机”和“关机”提示音。

2、录音键：长按录音键播放BI一声开始录音，录音时长30秒，录音30秒到或者中途松开录音按键表示录音结束，并播放BIBI两声。

短按录音键播报“录音模式”并进入录音模式，在录音模式下，下次红外感应时播报录音语音，若再次录音覆盖之前的录音。

3、音量键：三档（大音量、中音量，小音量），音量调节有对应音量等级提示音。

5、PIR：在开机模式下，感应一次，重播当前曲目，持续感应持续播放（声音中间有2秒间隔），声音可被其他按键打断，但是不能被自己打断。

6、充电指示灯，红色表示充满，充满后灯灭。工作指示灯：蓝灯，工作状态灯闪
7、红外感应距离可达5米

二、芯片电气特性

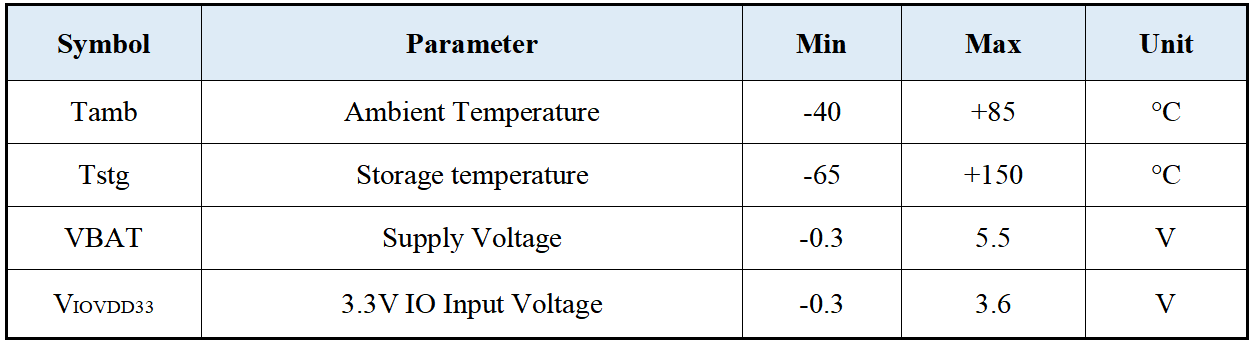

2.1 绝对最大额定值

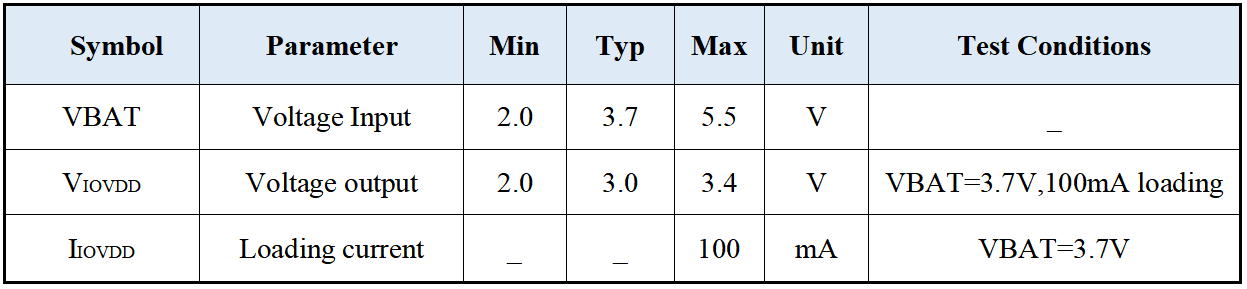

2.2PMU 特性

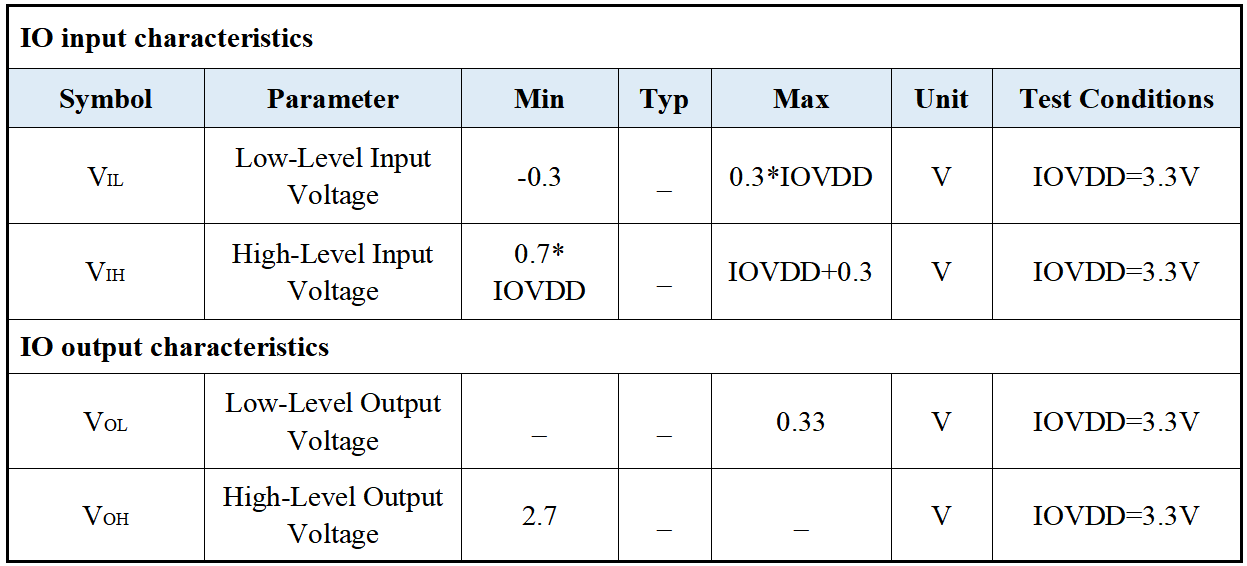

2.3 IO输入/输出电气逻辑特性

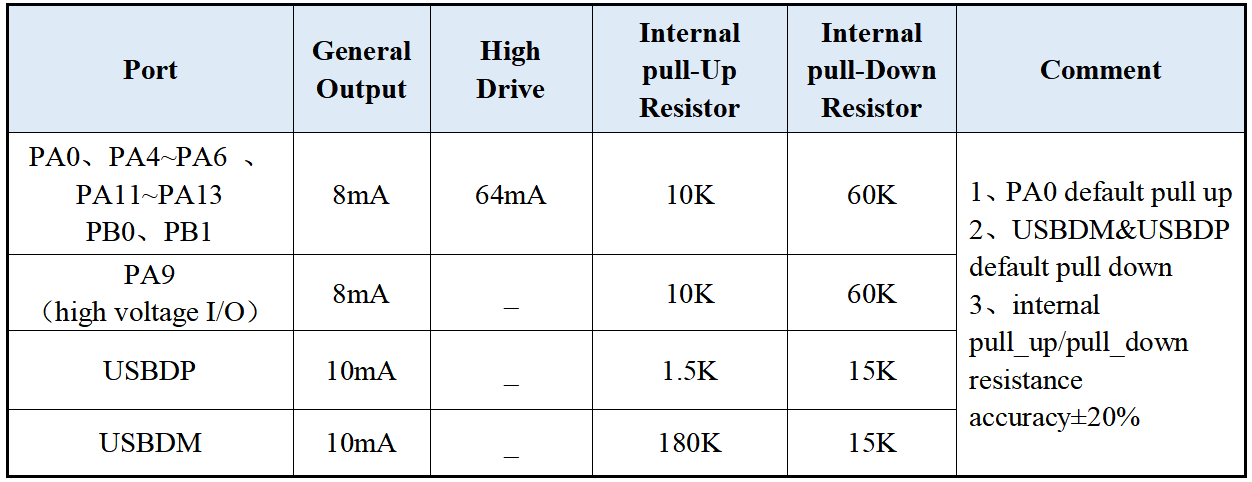

2.4内部电阻器特性

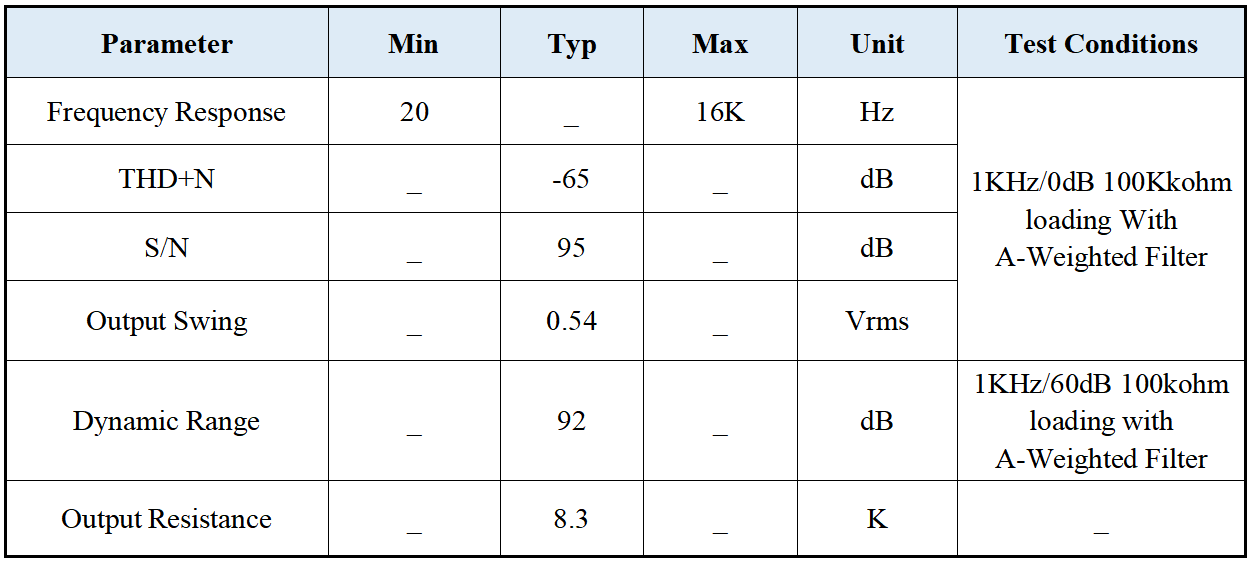

2.5 DAC（PB0）特性

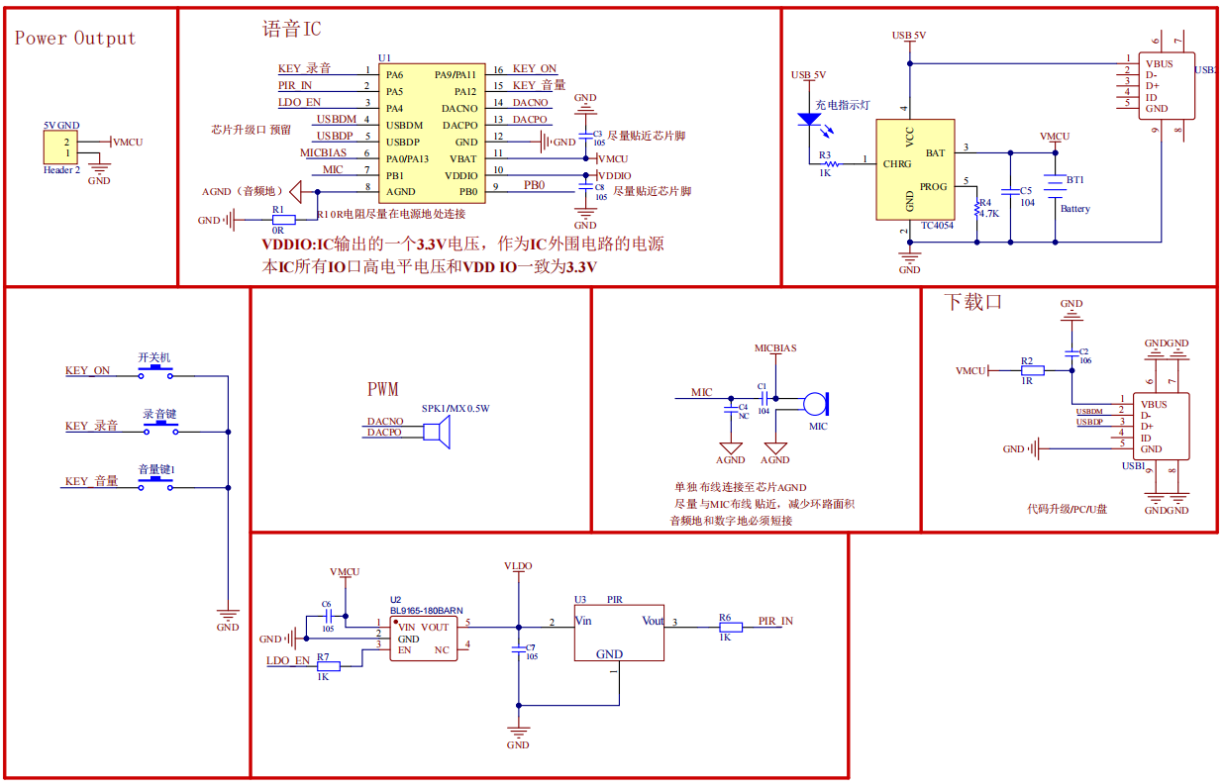

三、参考应用电路
