F33-66首6和弦门铃音乐芯片规格书

一、产品参数

1、产品工作的电压范围：2-5.5V

2、喇叭输出方式: PWM

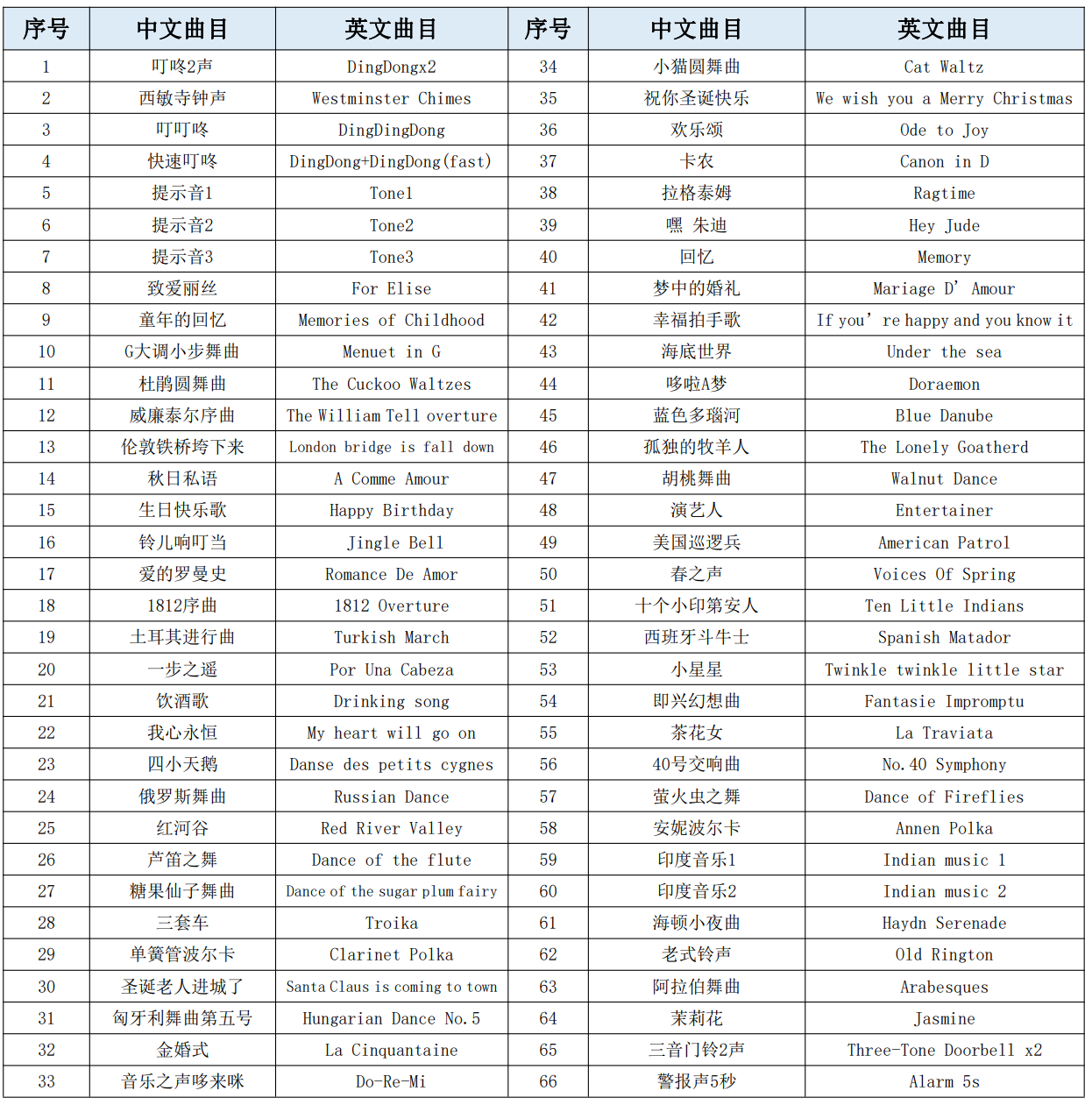

二、66首中英文曲目表

三、SOP8功能描述

1、IOA0：DATA；通信口，具体协议见发码规则。
2、IOA1：BUSY；有声音时输出低电平，无声音时为高。
3、IOA2：LED灯；声音播放，根据指令输出不同频率，默认3HZ闪。
4、IOH3：模式键；默认声音+闪灯模式 ˃ 声音模式 ˃ 闪灯模式 ˃ 声音+闪灯模式……如此循环。
A、声音模式：第一次触发播“BI”一声，LED不亮。
B、闪灯模式：第二次触发LED闪1次，无声音。
C、声音+灯模式：第三次触发播“BI”一声+LED闪1次，声音和LED正常播放。
