58首8和弦门铃音乐芯片
产品详情
F6-58 首 8 和弦门铃芯片-SOP8
(丝印编号:F6-58)
一、 产品参数
1.产品工作的电压范围:2-5.5V
2.喇叭输出方式: PWM/DAC

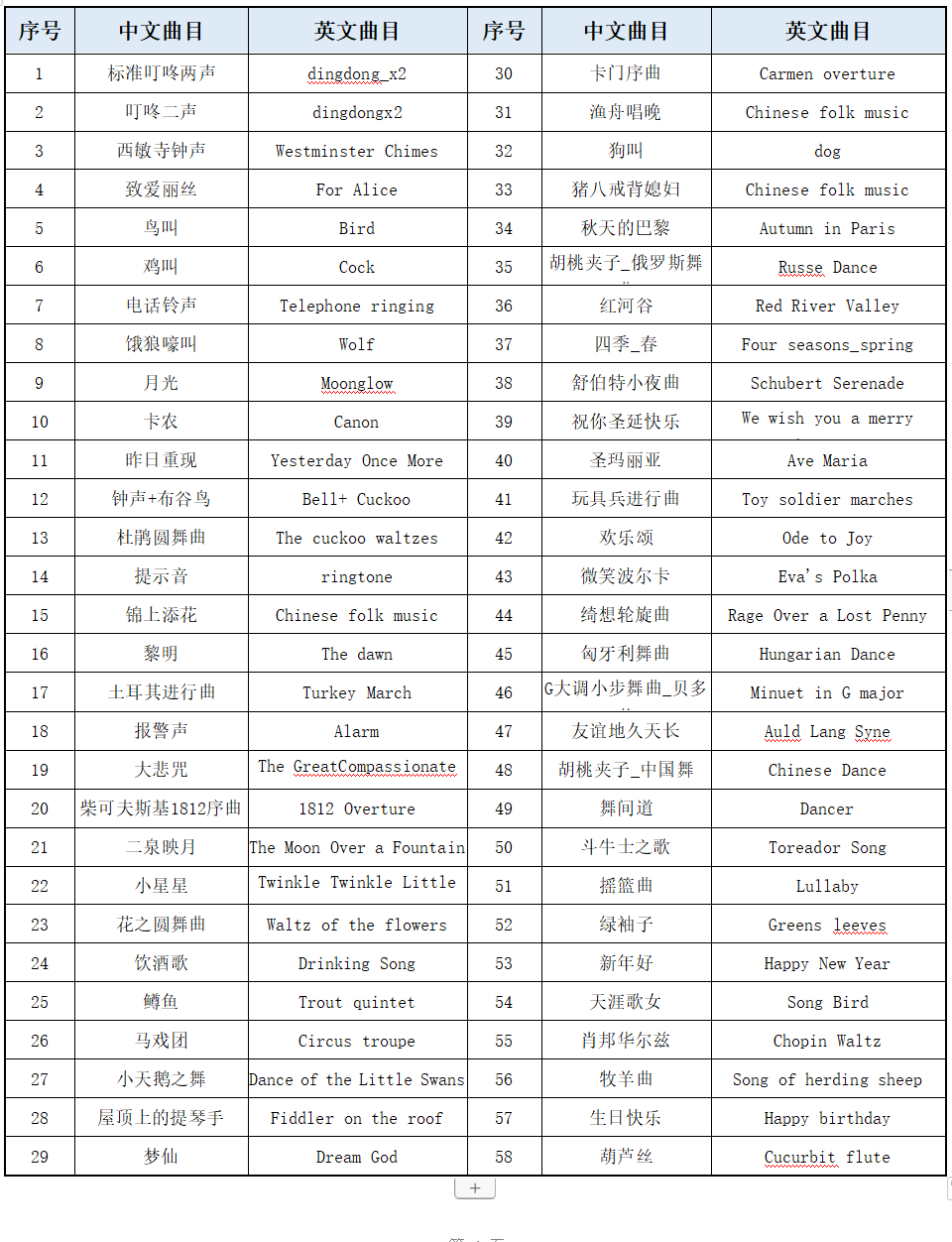

二、58 首曲目
三、功能描述
(1):PA0:播放键,触发可打断。(该端口为 Floating(悬浮)端口,不用时须接 GND。)
(2):PA1:协议口,协议内容见下图。(该端口为 Floating(悬浮)端口,不用时须接 GND。)
(3):PB0:协议口,协议内容见下图。(该端口为 Floating(悬浮)端口,不用时须接 GND。)
(4):PB3:3HZ 闪输出脚,有声音播放以 3HZ 闪灯,无声音输出高电平。
