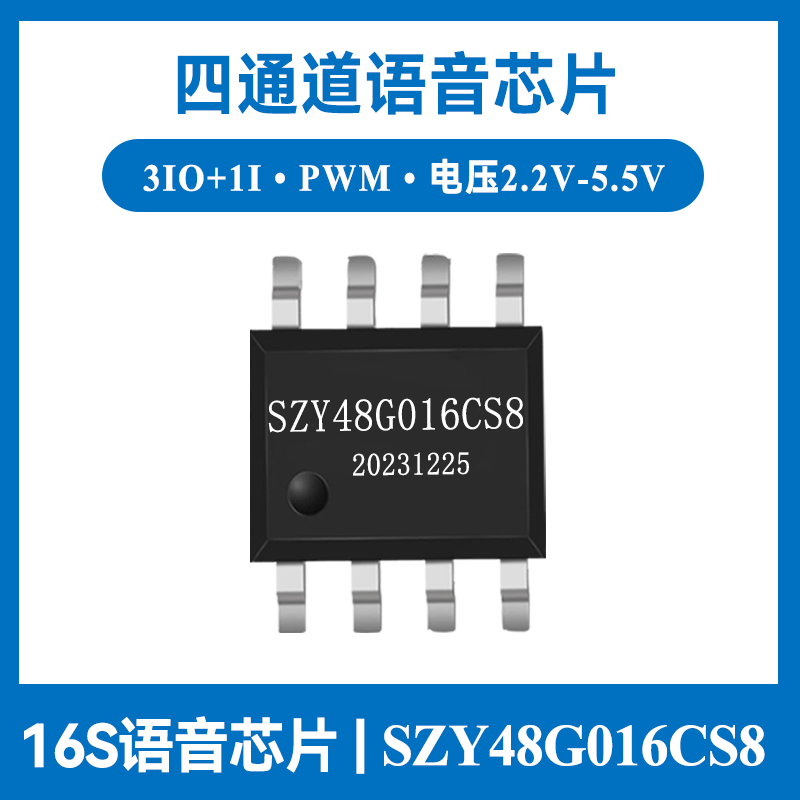

SZY48GC版系列语音芯片简介

SZY48GXXXC版系列，是一款4位声音控制器，采用四通道SPU（用于MIDl播放）、一个4位RISC CPu、一个14位PWM、三个lOs、一个输入（带拉低电阻）、256位内存和密度为64K/32K/16K x 12位内存空间的OTP。型号分为：SZY48G008C、SZY48G016C、SZY48G032C、SZY48G048C、SZY48G080C、SZY48G170C、SZY48G340C。

工作电压范围从2.0V-5.5V，工作速度为1M/2MHz，可通过内部振荡器配置。

二、特性

• 4-bit RISC CPU，CPU时钟：1M/2MHz
• 工作电压：0V~5.5V
• 稳压器内置输入电压0V~5.5V，输出电压2.0V~3.0V
• IO:IOA,IOH3工作电压：2.0V~5.5V
• 256半字节RAM
• 14-bit PWM直接驱动扬声器
• 64K/ 32K/16K/ x 12-bit OTP
• 省电待机模式
• 5个双时基中断源（two time-bases）
• 支持的四通道声音处理单元（SPU）
• 三个通用lOs（可编程），一个带pulllow电阻器的输入引脚
• 按键唤醒功能
• 低压重启
• 看门狗

三、芯片应用领域

• 小家电语音提示
• 玩具音乐播放
• 消费类语音播报
