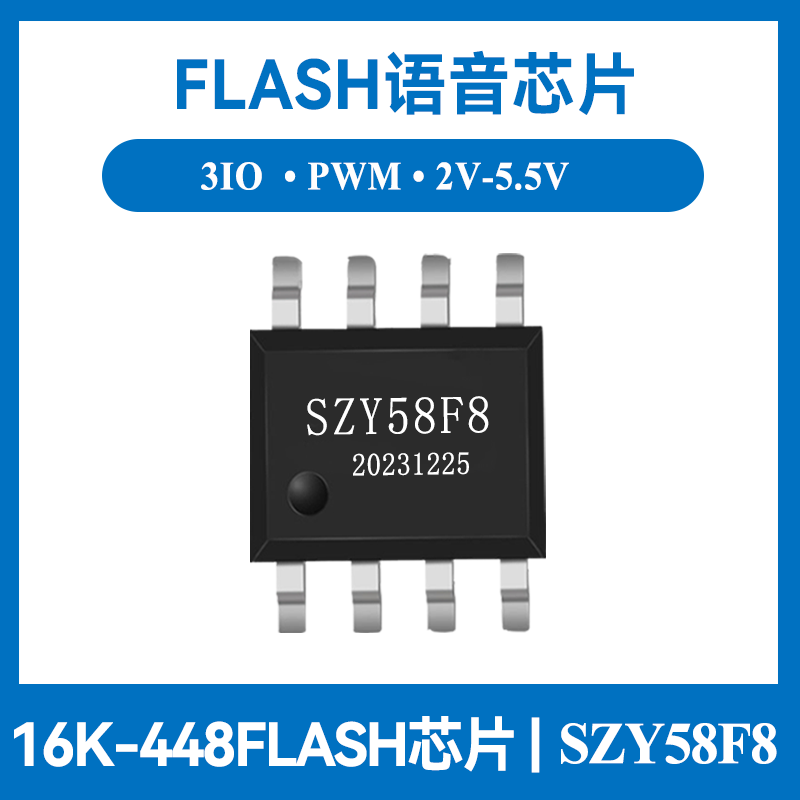

SZY58F-32位CPU语音芯片

Product Description

一、芯片内部特性

1.1  CPU内核

• 32位CPU，内置ICACH，可连接Flash进行代码扩展
• 主频率高达120MHz

1.2  存储

• 内置28KB SRAM
• ICache SRAM:8KB可配置

1.3  时钟源

• RC时钟频率约16MHz
• LRC（低功率RC）时钟频率大约200KHz

1.4  数字IO

• SOP8 3个可编程I/O引脚，SOP16：11个可编程I/O引脚，SSOP24：19个可编程I/O引脚
• IO支持的一般性上拉（10k）、下拉（60k），强、弱输出、输入和高阻抗
• 最多4个外部中断/唤醒源（可用低功率，可以多路复用到任意IO，带硬件滤波器）
• 输入通道和输出通道，提供任意IO输入和输出选项

1.5  数字化外设

• 两个UART控制器（UART0/1），UART1支持DMA和流控制
• 两个带DMA的SPI控制器（SPI0/1），支持主模式和从模式。
• 内置SPI闪存控制器，用于运行代码
• 三个32位异步驱动器定时器
• 一个IC控制器
• 三通道PWM输出
• 红外遥控解码器
• 看门狗

1.6  模拟外设

• 5瓦D类音频放大器输出
• 10位高精度ADC
• 低压保护
• 上电复位

1.7  操作条件

• 工作电压
• VBAT:2.4v-5.5v
• VDDIO:2.4v-3.4v
• 工作温度：-40°C至+85°C

1.8  封装规格

• SOP8 、SOP16、 SSOP24


1.9  应用

• 声音玩具
• 音频播放器
