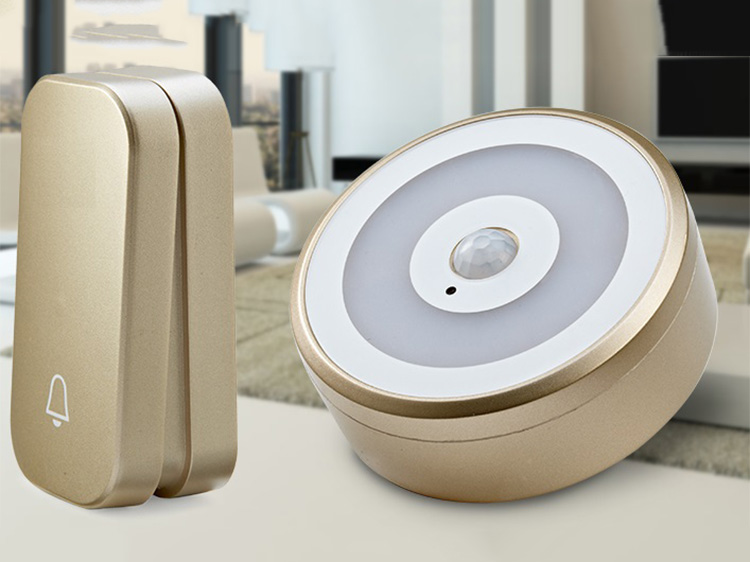

一、无线门铃产品行业背景

无线门铃(wireless door phone或wireless doorbell)又称无线遥控门铃或遥控门铃。常见无线门铃有不用电池的无线门铃、普通无线门铃及可视无线门铃。无线门铃是利用民用无线技术(ZigbeeWIFI、蓝牙、2.4G等)开发出来的一类门铃

一般的无线门铃有效传输距离约40米。采用2.4G频率无线传输视频或语音信号,传输距离在无障碍环境下传输距离可达400米。无线门铃音乐不需要布线,安装简单灵活,但是传输距离受传输距离和现场环境影响较大。有线门铃正好与之相反。普通无线门铃需要使用电池,需要及时更换电池。不用电池的无线门铃则依靠手按按钮发电技术供能,摆脱电池的限制。



无线门铃工作原理

组成部分

无线门铃通常都由三部分:室外机、室内机和锁控制器组成。

原理

无线门铃的三个组成部分组成一个无线系统,系统内的各个部分相互通信,实现语音对讲或可视语音对讲、监控、拍照和开锁等功能。

室外机的工作原理为:

(1)利用麦克风采集语音和摄像头采集图像信号,并将采集的模拟信号进行模数转换为数字信号。主处理器对语音和数字图像信号进行压缩和增强等处理,然后将压缩好的信号通过无线信号发射器发射出去;

(2)将外设比如门铃按钮等产生的控制信号,通过无线信号发射器发射出去;

(3)无线信号接收器接收室内机发射过来的无线语音信号,主处理器将接收的语音信号进行解压缩处理,然后数模转换为模拟信号,通过扬声器播放出来;

(4)无线信号接收器接收室内机发射过来控制信号,主处理器将接收的控制信号转换为锁控制命令,并通过短距离的无线发射器(通常采用Zigbee协议)发射给开锁控制器。

室内机的工作原理为:

(1)无线信号接收器接收来自室外机的无线语音或视频信号,主处理器对接收的信号进行冗错和解码等处理,然后将解码的视频信号通过显示屏显示出来,而解码的语音信号经D/A转换为模拟信号,通过扬声器播放出来;

(2)将室内机的各种外设比如通话、开锁等按钮产生的控制信号,通过无线信号发射器发射出去;

(3)利用麦克风采集语音信号,并将采集的模拟信号进行模数转换为数字信号,主处理器对语音信号进行压缩处理,然后将压缩好的信号通过无线信号发射器发射出去。

开锁控制器主要用来实现无线遥控开锁。开锁控制器内嵌入各种智能锁电控锁磁力锁、静音锁、指纹锁密码锁等)的控制器。当开锁控制器接收到来自室外机的无线控制信号后,通过解密和解码产生是否开锁的信号,从而遥控开锁。

无线门铃音乐芯片主要功能

IOH3:选曲键,可互打断,共40首。

IOA0:播放键,播放当前曲目一遍,可打断。

IOA1:DATA键,通信端口(协议内容详见以下)。

IOA2:LED灯:  LED灯随着四种模式变化。
(备注:模式1:有音乐+3HZ闪烁;模式2:有音乐+无闪灯;模式3:无音乐+有闪灯;模式4:有音乐+灯常亮。)

四、无线门铃中英文曲目表

五、无线门铃语音芯片协议

六、无线门铃音乐芯片原理图

七、无线门铃语音芯片特性

Note: Stresses beyond those given in the Absolute Maximum Rating table may cause permanent damage to the device. For normal operational conditions, see DC Electrical Characteristics.
