LTK5210
产品详情
一、功能说明
LTK5210是一款3Ω-7.9W、自带耳机切换功能双声道F类音频功率放大器。LTK5210能实现耳机模式和功放模式切换，当芯片切换到耳机模式时芯片内部电路可以驱动立体声耳机工作，切换功放模式可以立体声音箱工作。LTK5210同时采用高耐压工艺，耐压可达7V。同时具有一线脉冲功能，可控制单个管脚使芯片进入D类、AB类模式、关断模式，达到节省IO口的目的，LTK5210在 AB类模式可以完全消除EMI干扰。在D类放大器模式下可以提供高于90%的效率，新型的无滤波器结构可以省去传统D类放大器的输低通滤波器，LTK5210独有的DRC（Dynamic range control）技术，降低了大功率输出时，由于波形切顶带来的失真，相比同类产品，动态反应更加出色。LTK5210采用ESOP_10封装。
二、芯片应用
收音机、扩音器
导航仪、便携游戏机、玩具类
拉杆音箱、DVD、USB对箱
智能家居等各类音频产品

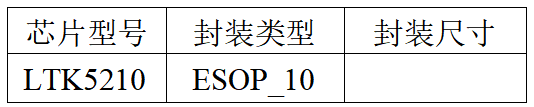

三、封装信息

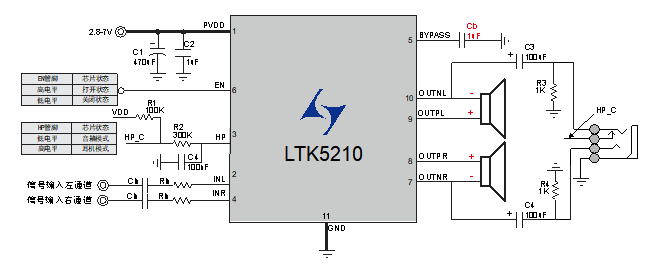

四、典型应用原理图

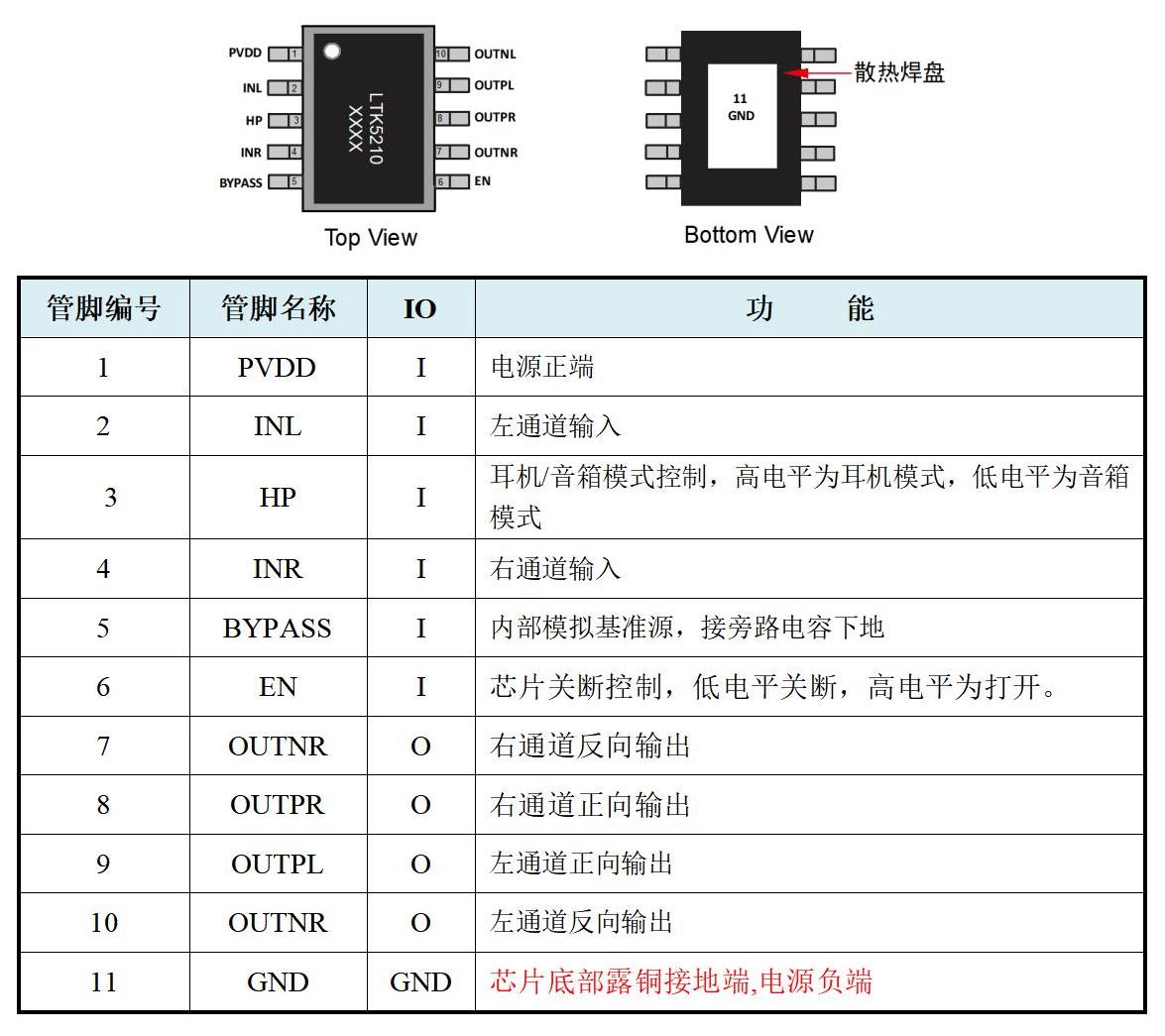

五、管脚说明

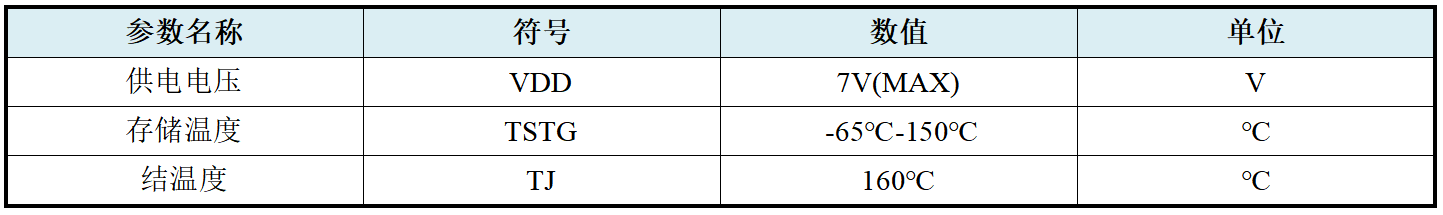

六、 最大极限值

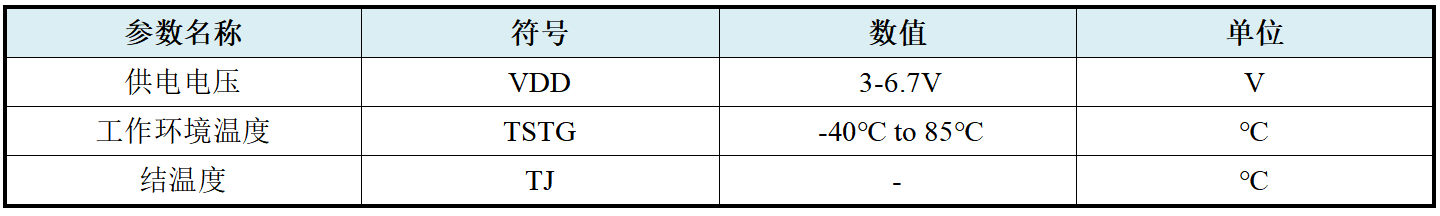

七、 推荐工作范围
