LTK5112

规格参数

单双声道:
芯片概述: 单声道20W、超低失真、高效率
输出功率: 12V/4Ω/20W
芯片型号: LTK5112
类型: AB/D类

产品特性

产品详情

一、功能说明

LTK5112是一款4Ω-28W 、差分结构,F类音频功率放大器,LTK5112工作电压6-14.5V,同时采用差分输入结构,对噪声的干扰有很好的抑制作用,LTK5112的F类模式控制和关断控制集成在一个脚位上,通过一个管脚控制芯片的开启、关闭、AB类、D类的自由切换,可以极大程度的节省IO口,并且在AB类可以完全消除EMI的干扰,在D类放大器模式下可以提供高于90%的效率,新型的无滤波器结构可以省去传统D类放大器的输出低通滤波器, LTK5112采用ESOP-8封装。



二、芯片应用

蓝牙音箱、智能音箱

导航仪、便携游戏机、扩音器

拉杆音箱、DVD、智能家居

各类6-14.5V供电音频产品

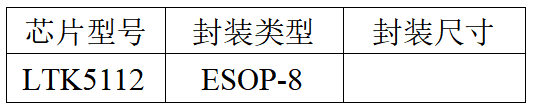

三、封装信息

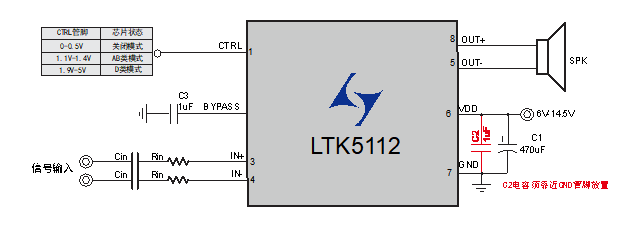

四、典型应用原理图

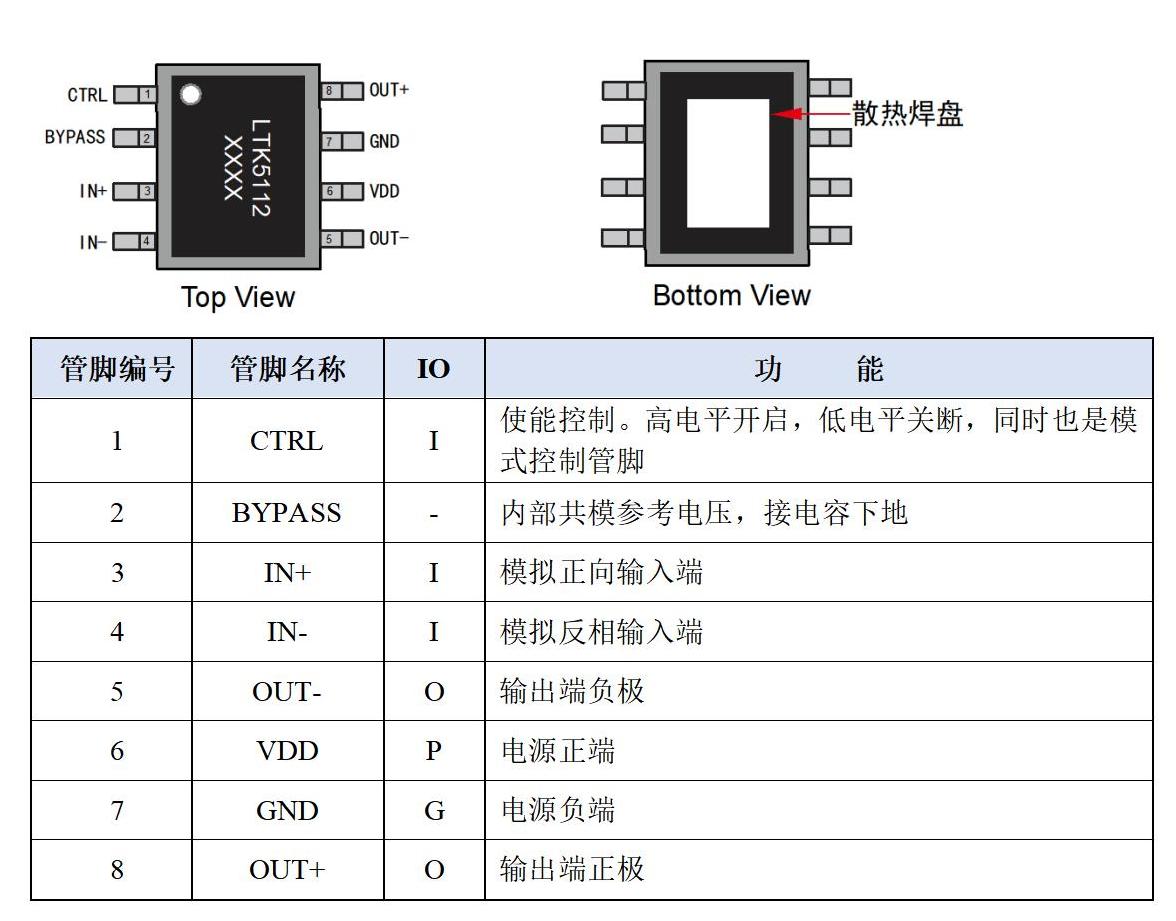

五、管脚说明

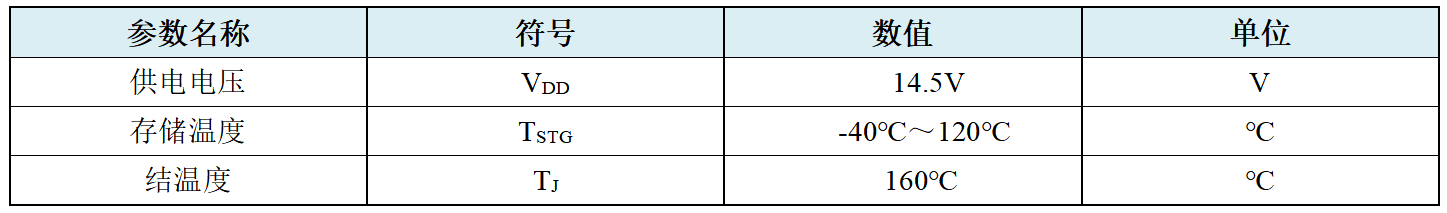

六、 最大极限值

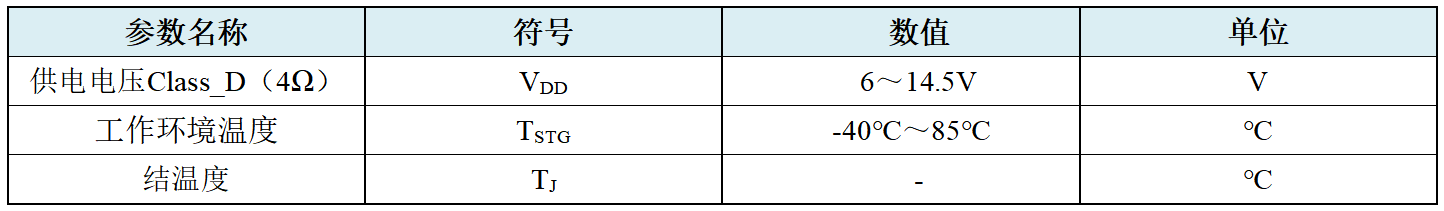

七、 推荐工作范围
