8首高品质门铃音乐芯片
产品详情
一、产品参数
1、产品工作的电压范围：2-5.5V
2、喇叭输出方式: PWM和DAC
二、SOP8功能描述
PA0：播放键，高电平触发，不可打断触发。
PB0：串口协议脚。通过接收协议码进入协议模式。
协议包含：各个曲目的协议，以及各级音量，静音，循环，停止指令。
PB2：BUSY输出脚，有声音播放输出高电平，无声音输出低电平。
PB3：3HZ闪输出脚，有声音播放以3HZ闪灯，无声音输出高电平。

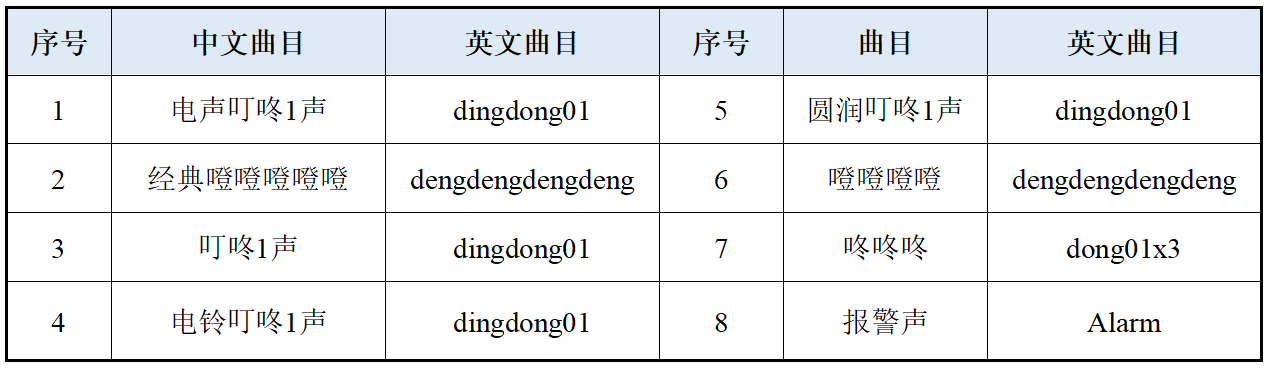

三、8首中英文曲目表
四、芯片电气特性

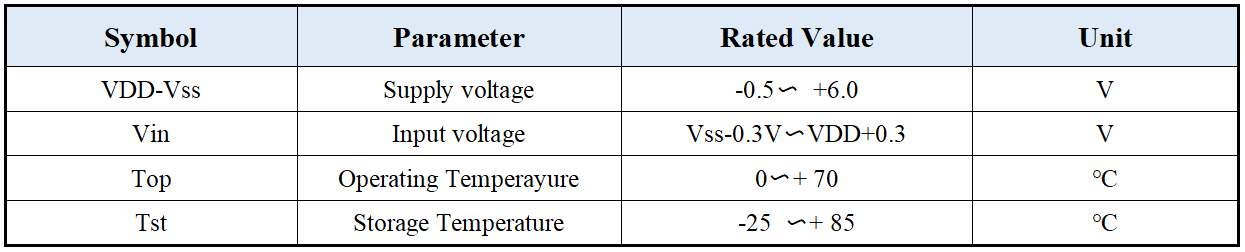

4.1 绝对最大额定值

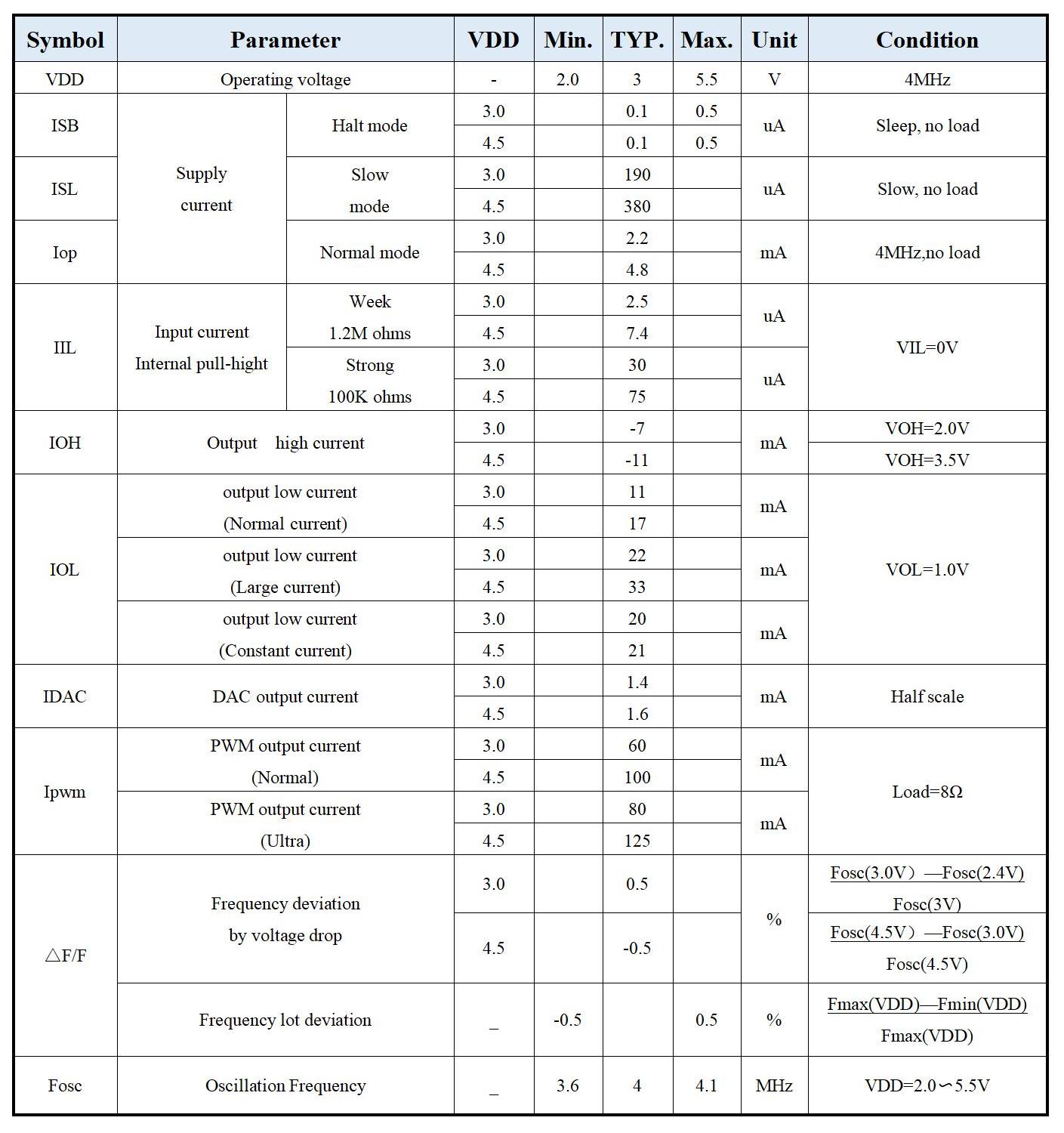

4.2直流特性

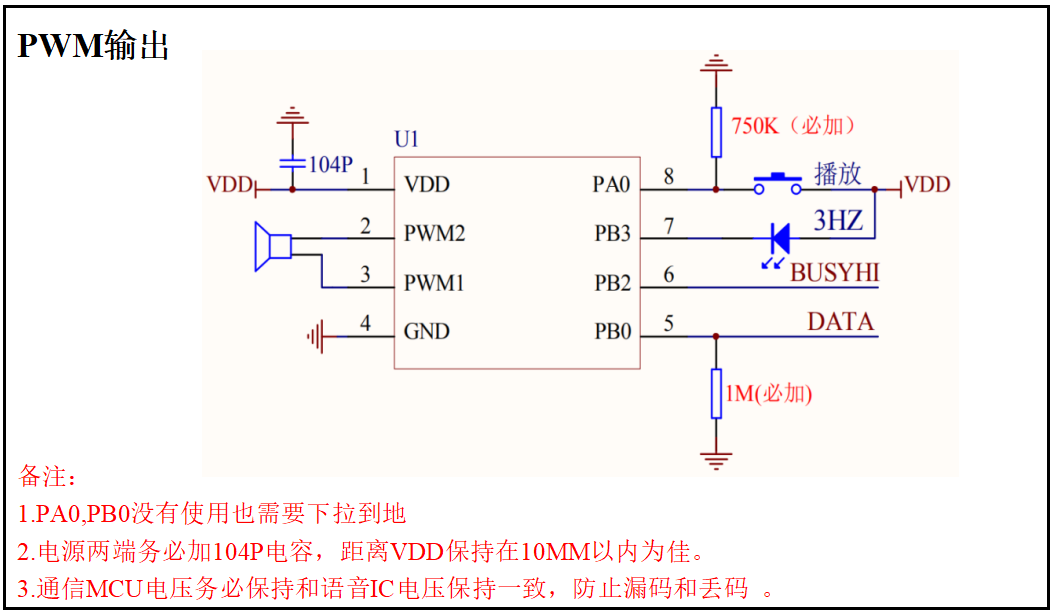

五、参考应用电路
