一、产品参数

1.产品工作的电压范围：2－5.5V

2.喇叭输出方式: PWM和DAC

二、SOP8功能描述

PC2：DATA串口协议脚，通过接收协议码进入协议模式。

协议包含：各个曲目的协议，以及各级音量，静音。循环，停止指令。

PB2：重播键，高电平触发，不可打断，播放当前曲目一遍。

PI0：BUSYLO输出脚，有声音播放输出低电平，无声音输出高电平。

PI1：3HZ闪输出脚，有声音播放以3HZ闪灯，无声音输出低电平。

各按键之间可以相互打断，但是重播键PB2不能打断自己。

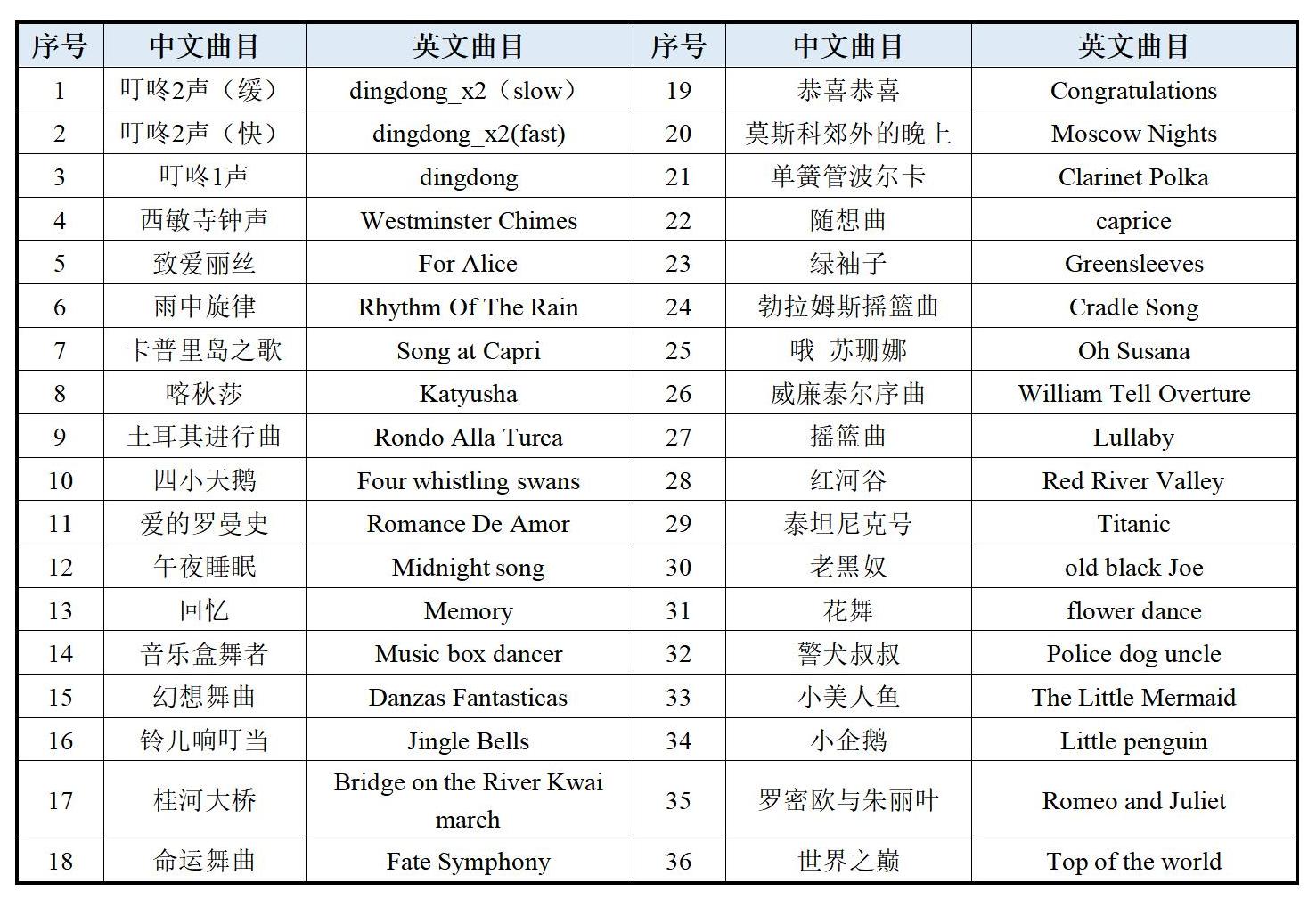

三、36首中英文曲目表

四、芯片电气特性

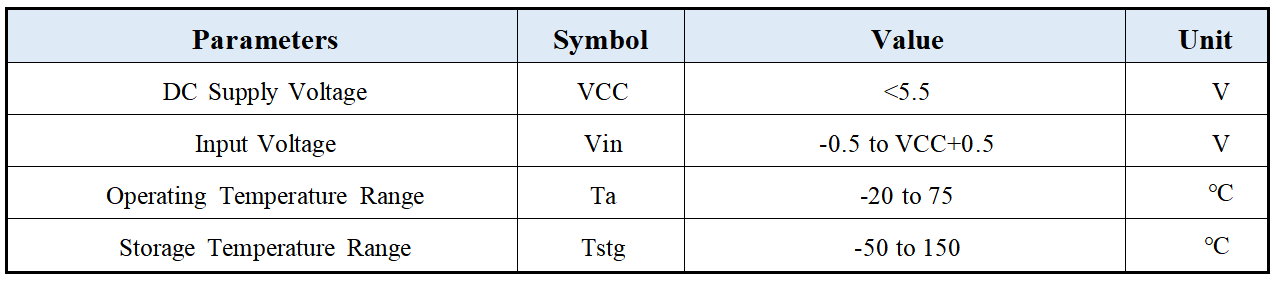

4.1 绝对最大额定值

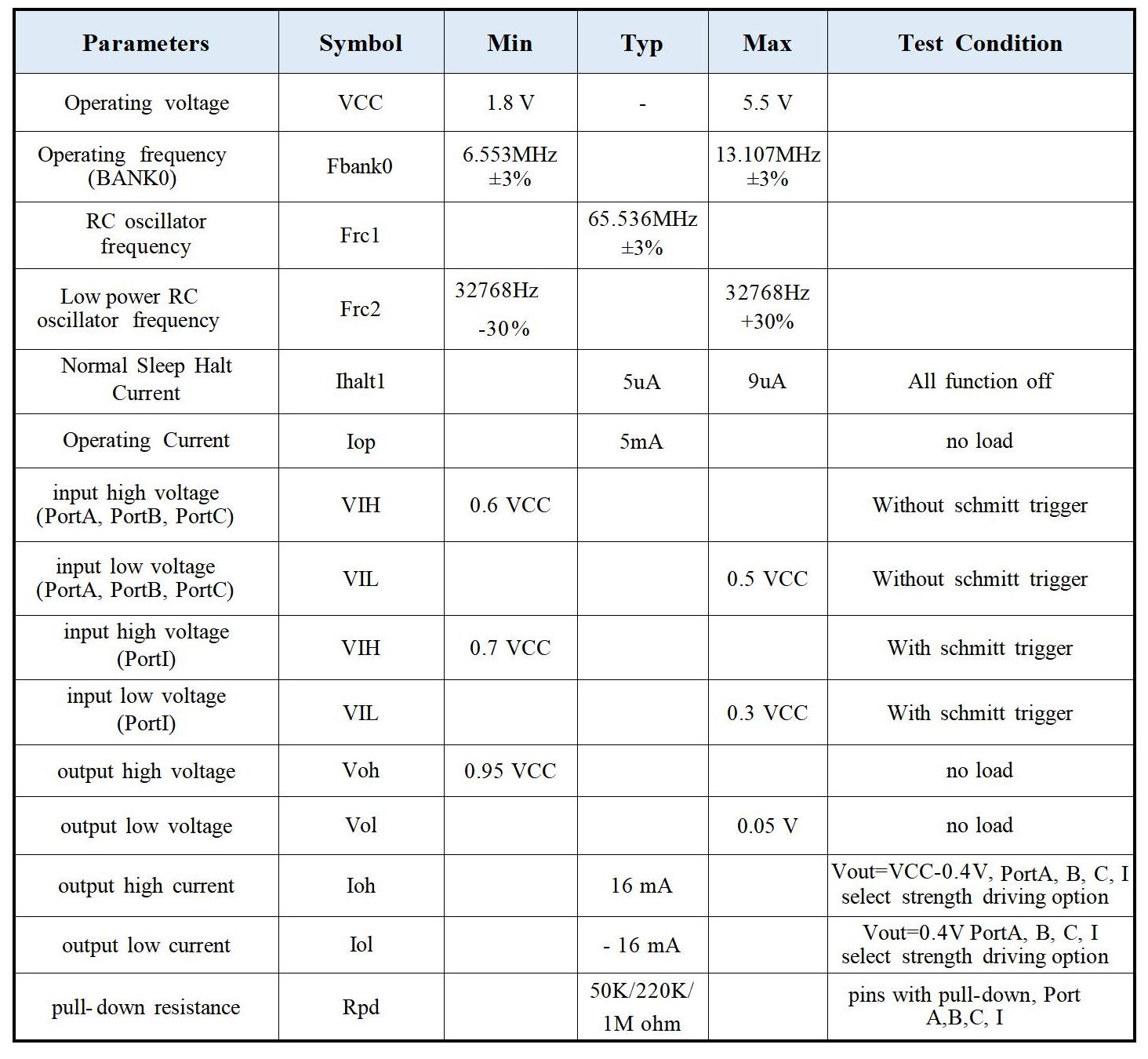

4.2直流特性

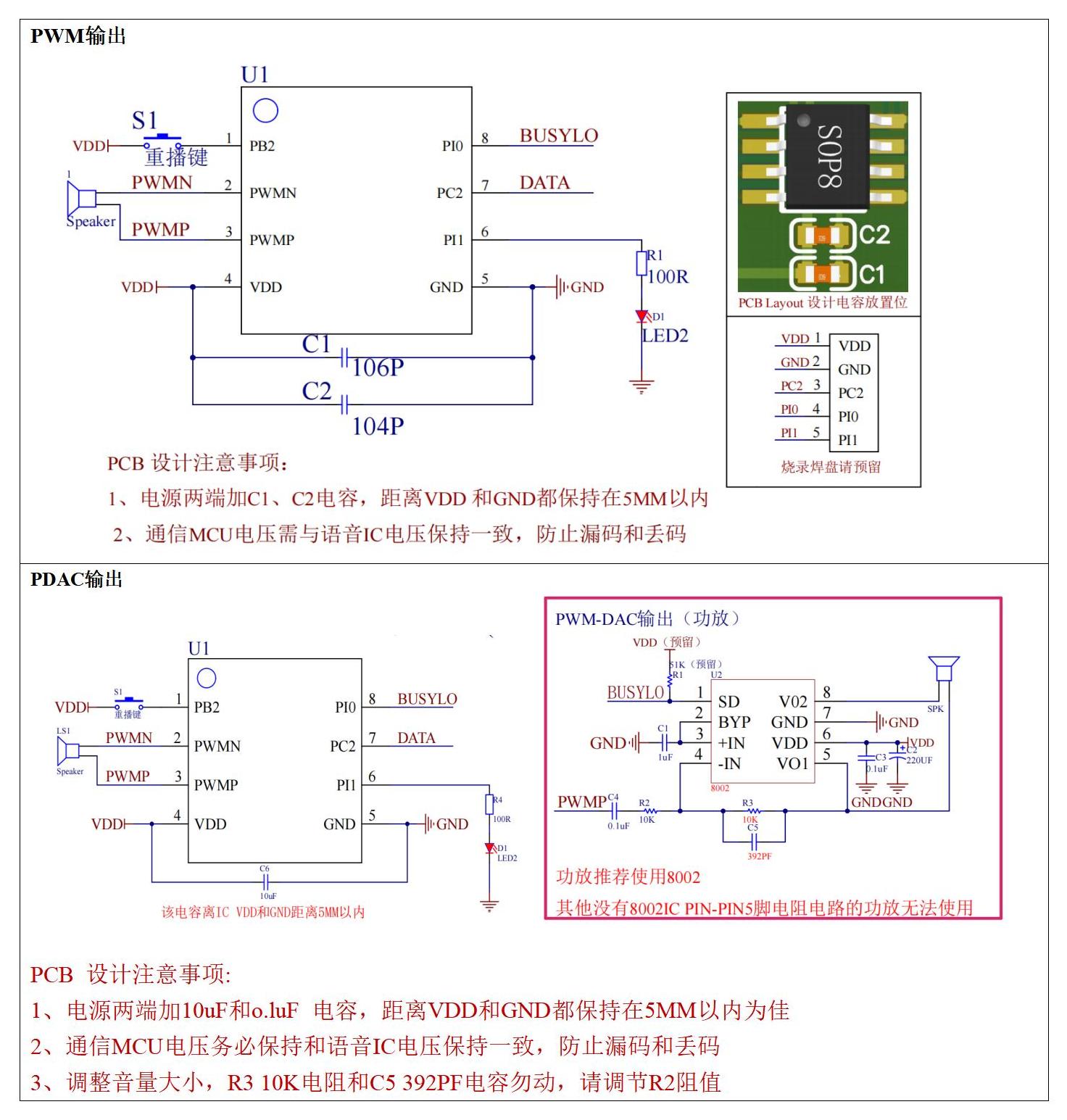

五、参考应用电路
