39首6和弦门铃音乐芯片
产品详情
一、产品参数
1、产品工作的电压范围：2-5.5V
2、喇叭输出方式: PWM
二、SOP8功能描述
IOH3：选曲键，可互打断，共40首。
IOA0：播放键，播放当前曲目一遍，可打断。
IOA1：DATA键，通信端口(协议内容详见以下)。
IOA2：LED灯: LED灯随着四种模式变化。
（备注：模式1：有音乐+3HZ闪烁；模式2：有音乐+无闪灯；模式3：无音乐+有闪灯；模式4：有音乐+灯常亮。）

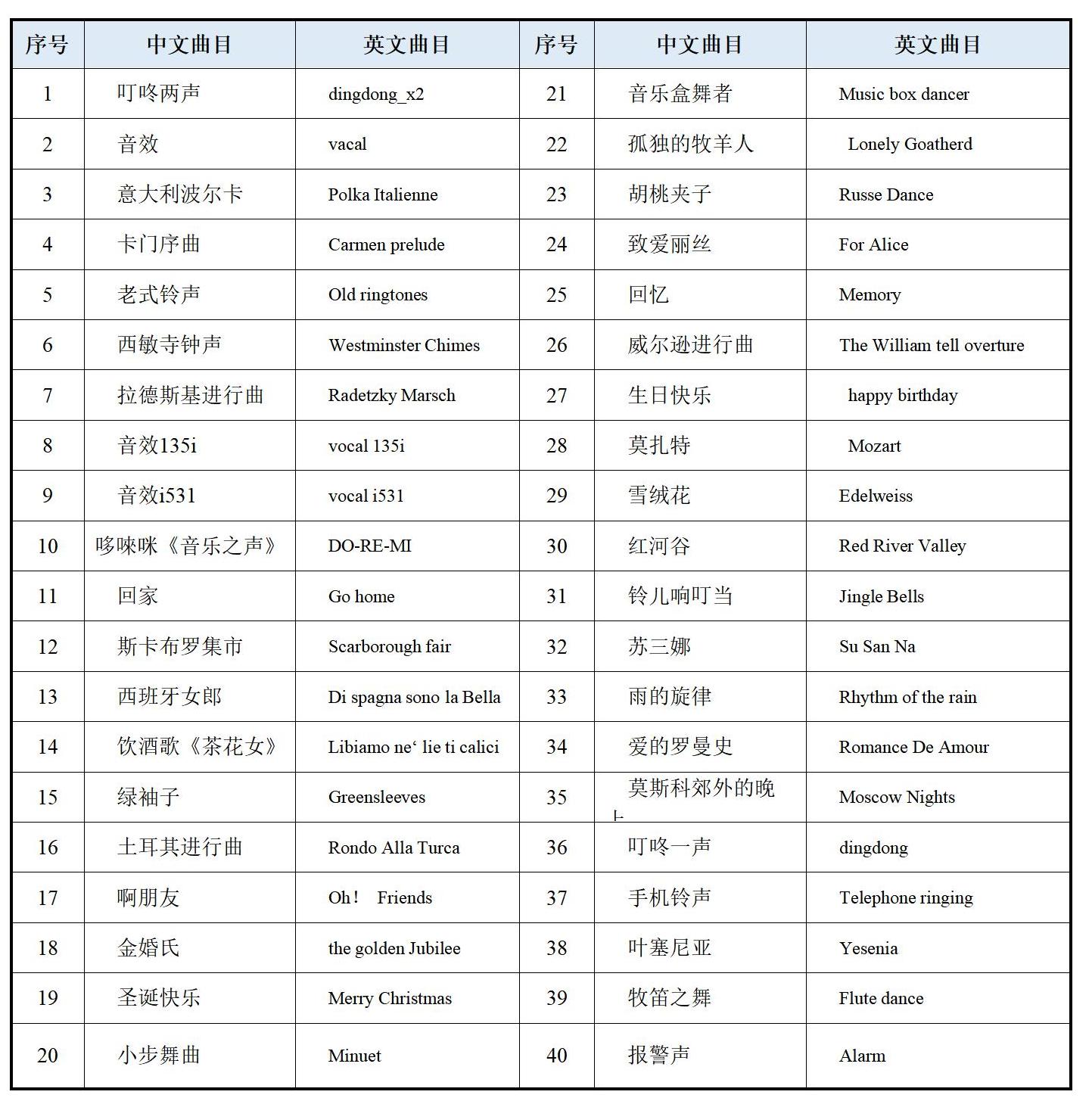

三、39首+报警声中英文曲目
四、芯片电气特性

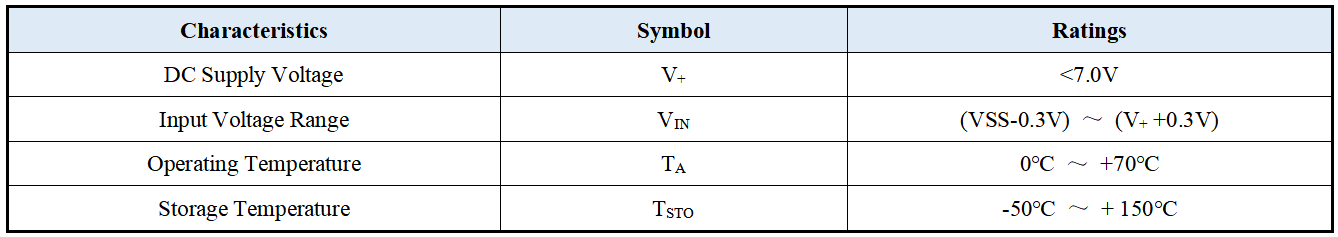

4.1 绝对最大额定值

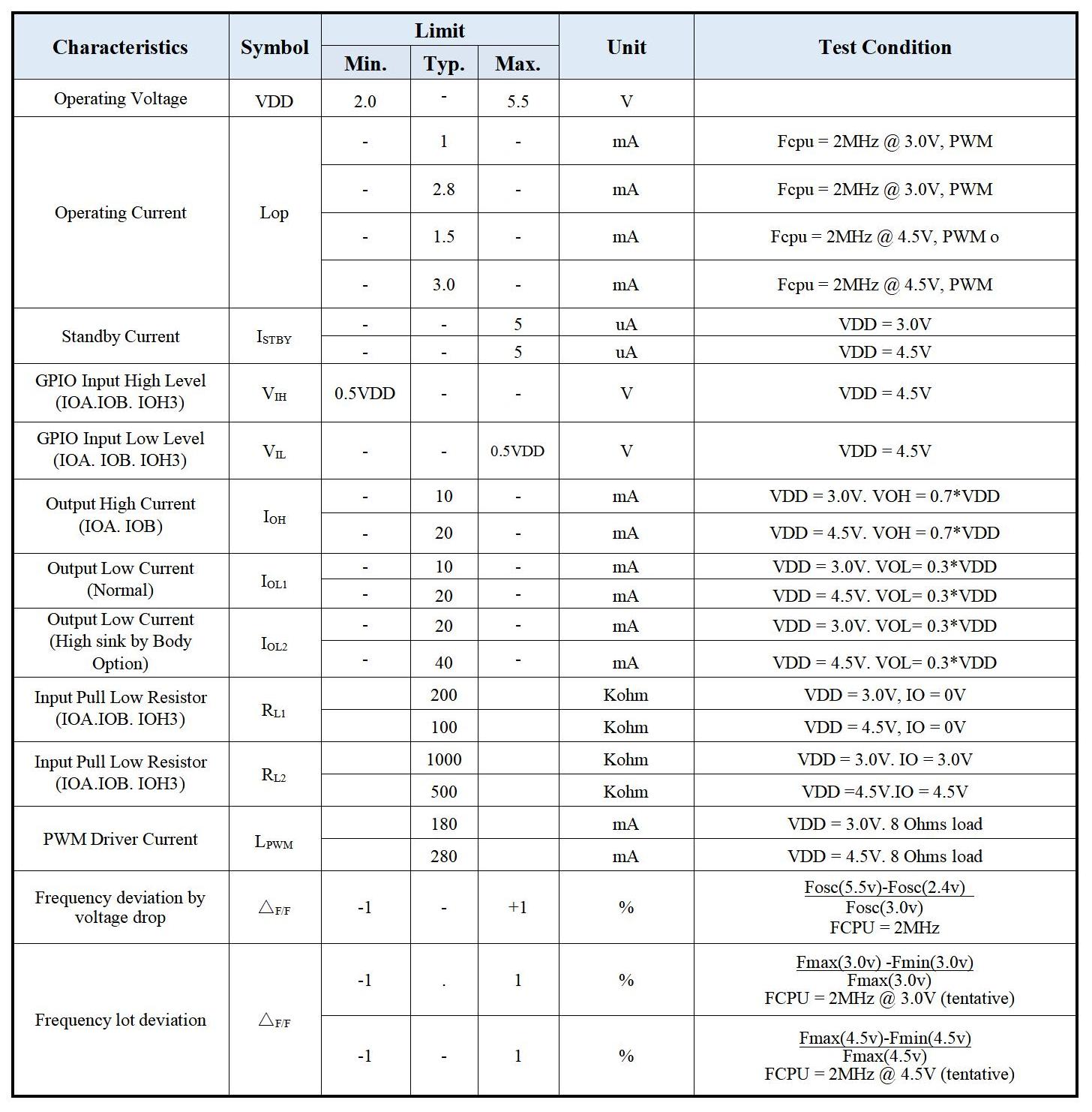

4.2直流特性
五、参考应用电路
