38首4和弦按键门铃音乐芯片
产品详情
一、产品参数
1、产品工作的电压范围:2-5.5V
2、喇叭输出方式: PWM
二、SOP8功能描述
IOH3:选曲键,曲目选择,可打断,共38首。
IOA0:音量键,音量分4级,默认为最大声,音量顺序为高-中-低-静音-高-中–。
IOA1:播放键,播放当前曲目一遍,不可打断。
IOA2:LED灯,音乐播放时以3HZ闪工作。
三、芯片电气特性

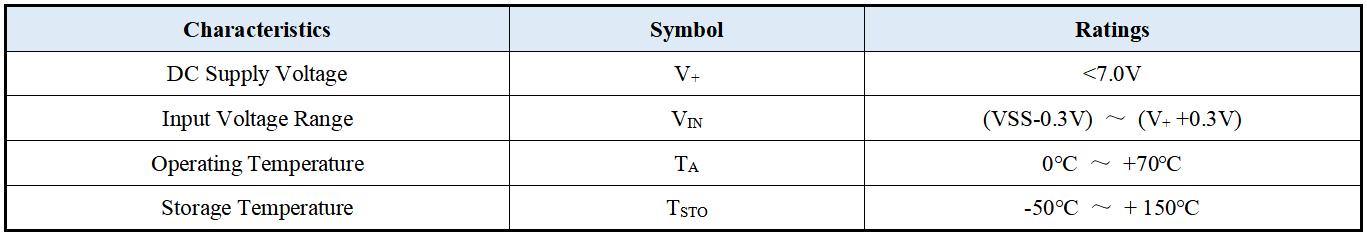

3.1 绝对最大额定值

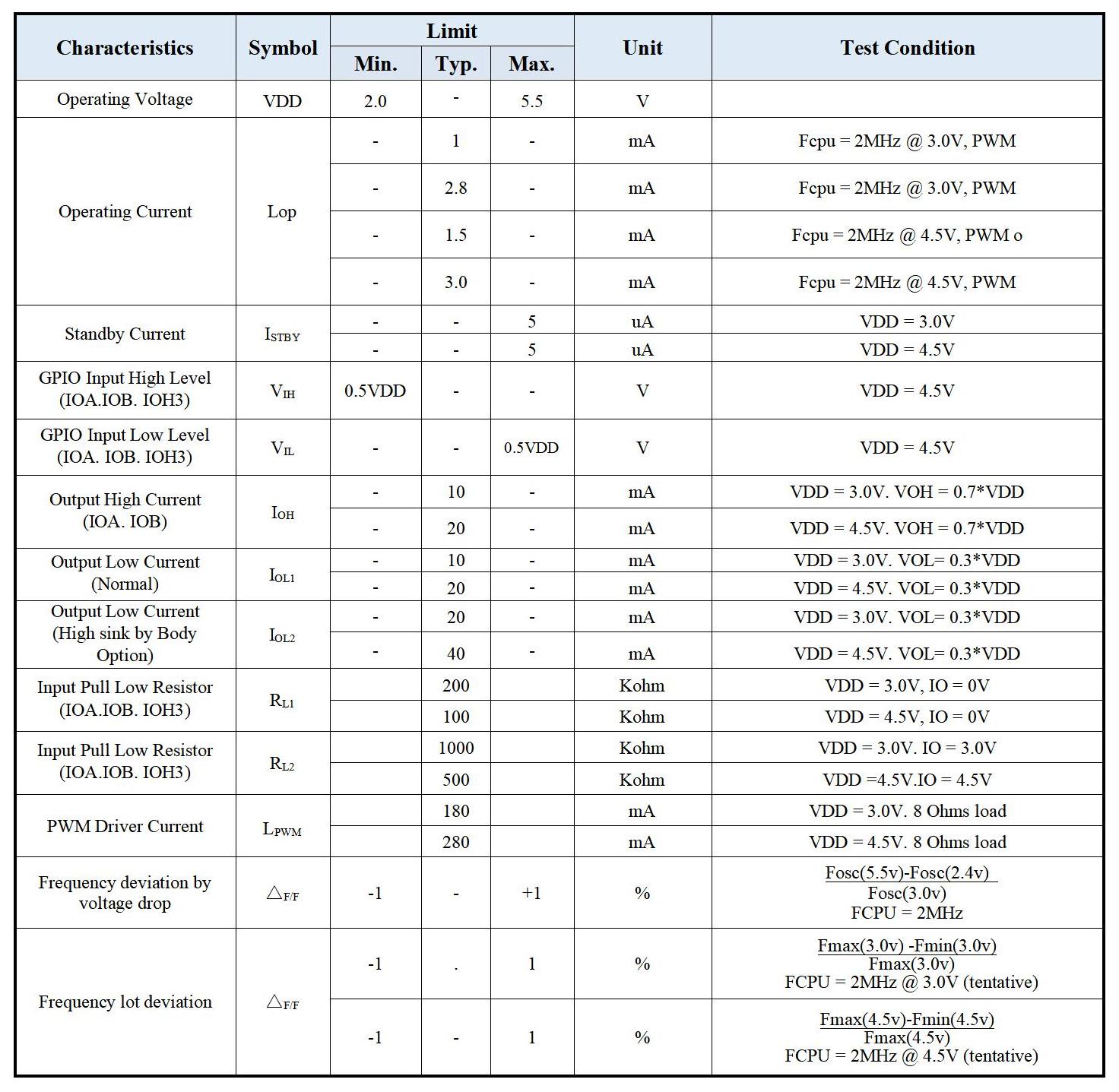

3.2直流特性

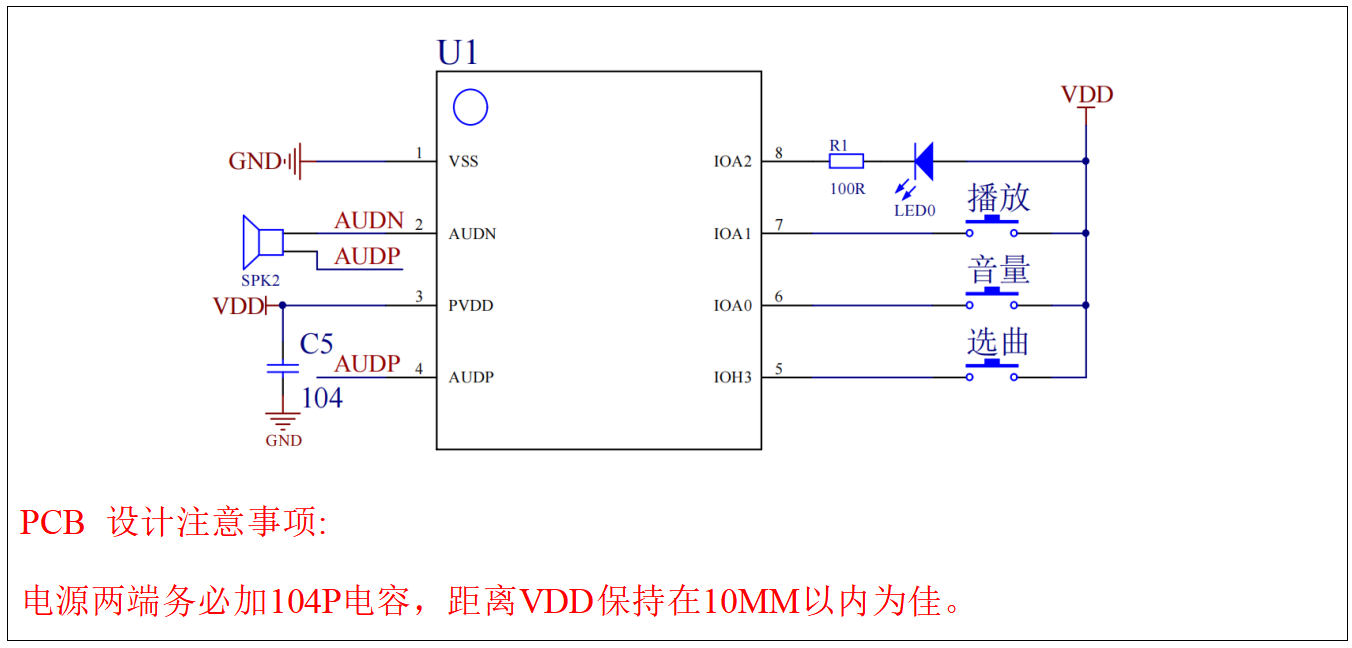

四、参考应用电路
