38首4和弦协议门铃音乐芯片

规格参数

产品型号: F29-38
产品名称: 38首4和弦协议门铃音乐芯片

产品特性

IOH3:选曲键,IOA0:播放键,IOA1:DATA键,IOA2:LED灯,输出:PWM

产品详情

一、产品参数

1、产品工作的电压范围:2-5.5V

2、喇叭输出方式: PWM



二、SOP8功能描述

IOH3:选曲键,可互打断,共38首。

IOA0:播放键,播放当前曲目一遍,不可打断。

IOA1:DATA键,通信端口(协议内容详见以下)。

IOA2:LED灯:  LED灯随着四种模式变化。
(备注:模式1:有音乐+3HZ闪烁;模式2:有音乐+无闪灯;模式3:无音乐+有闪灯;模式4:有音乐+灯常亮。)

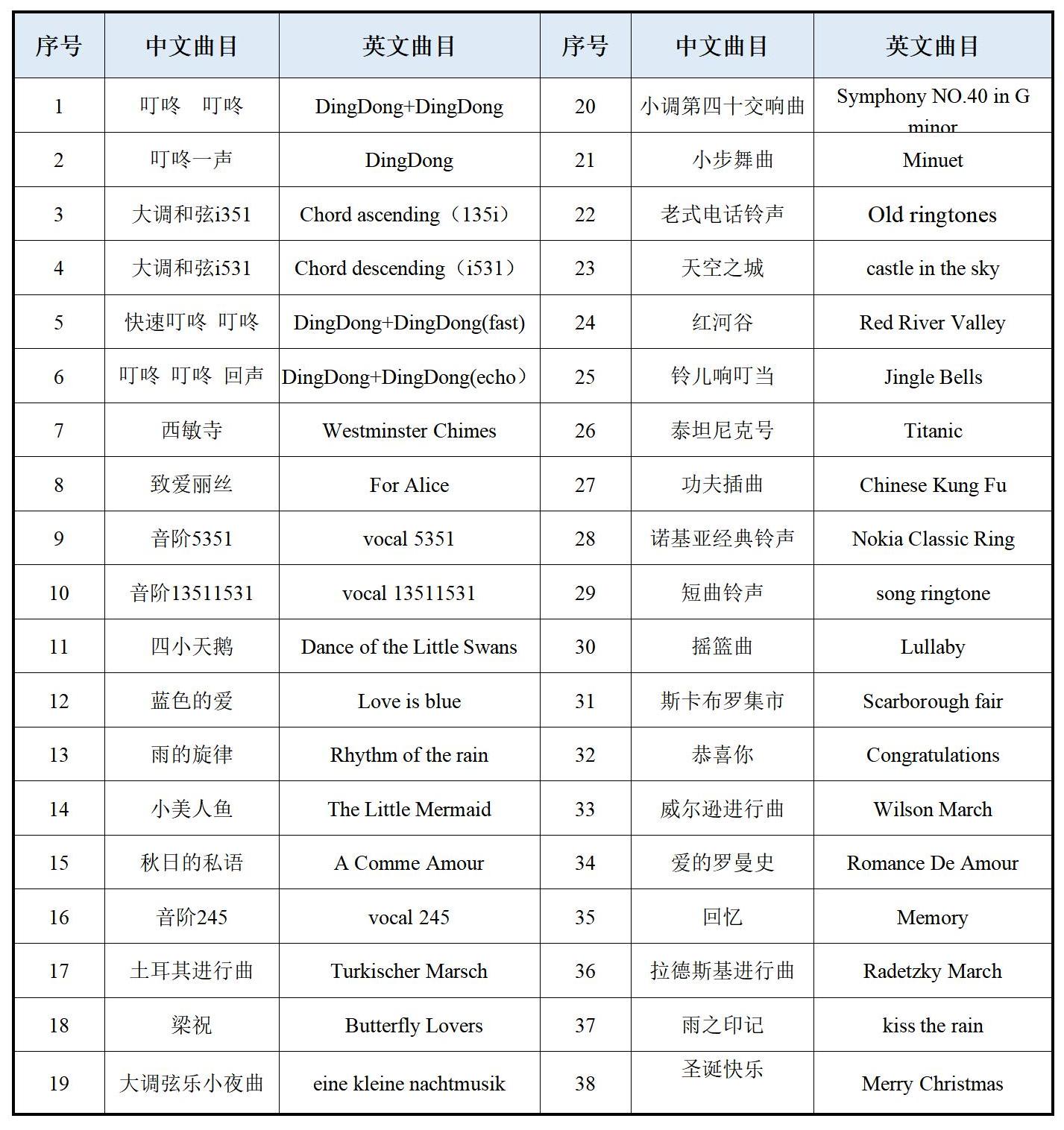

三、38首中英文目表



四、芯片电气特性

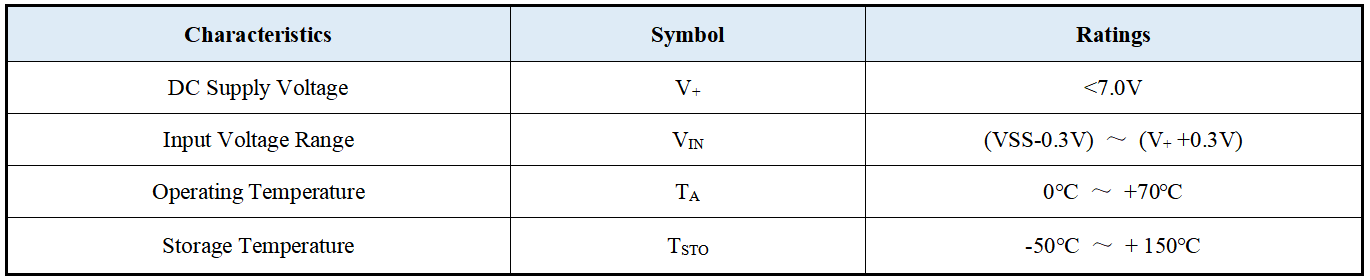

4.1 绝对最大额定值

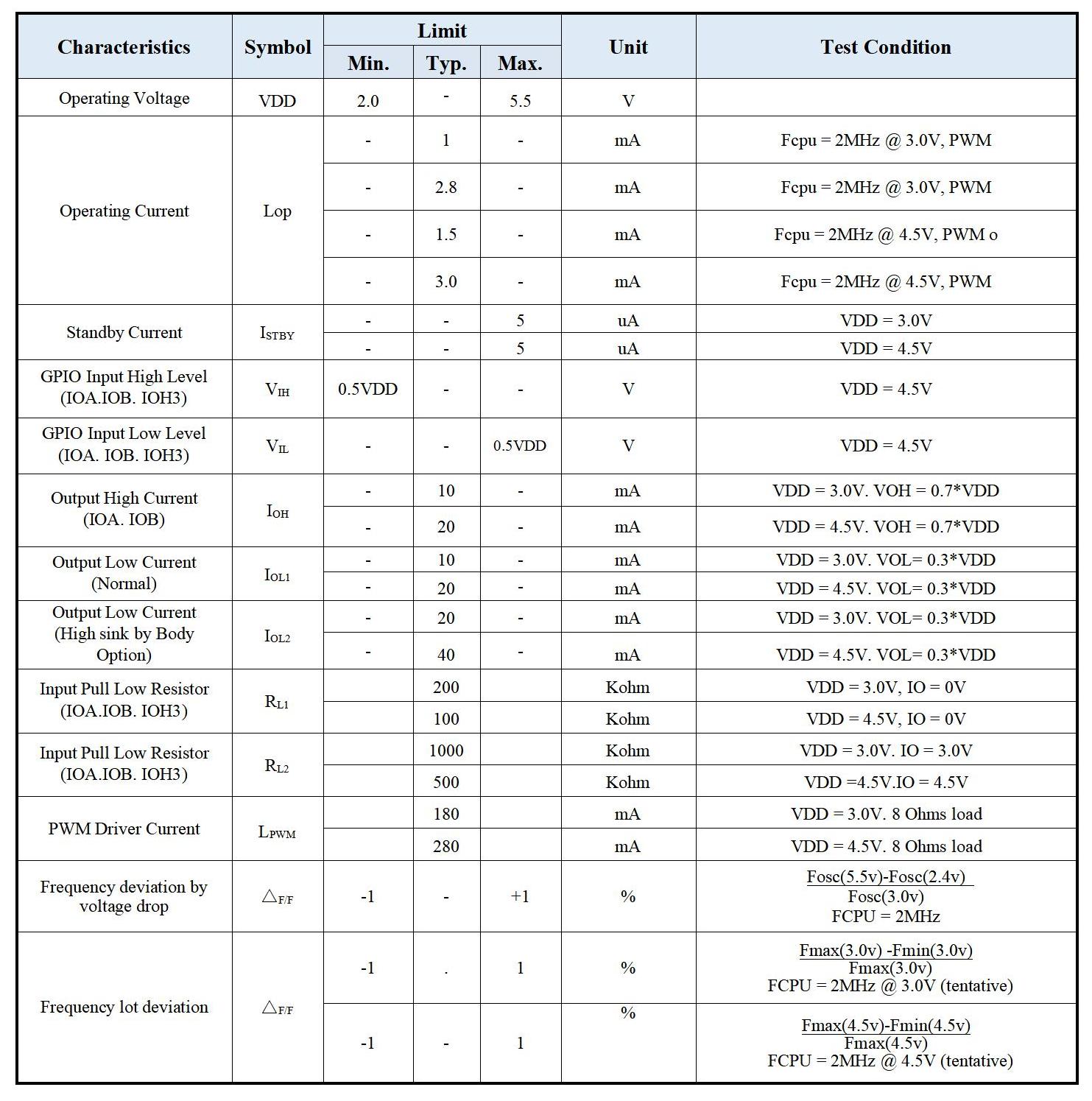

4.2直流特性

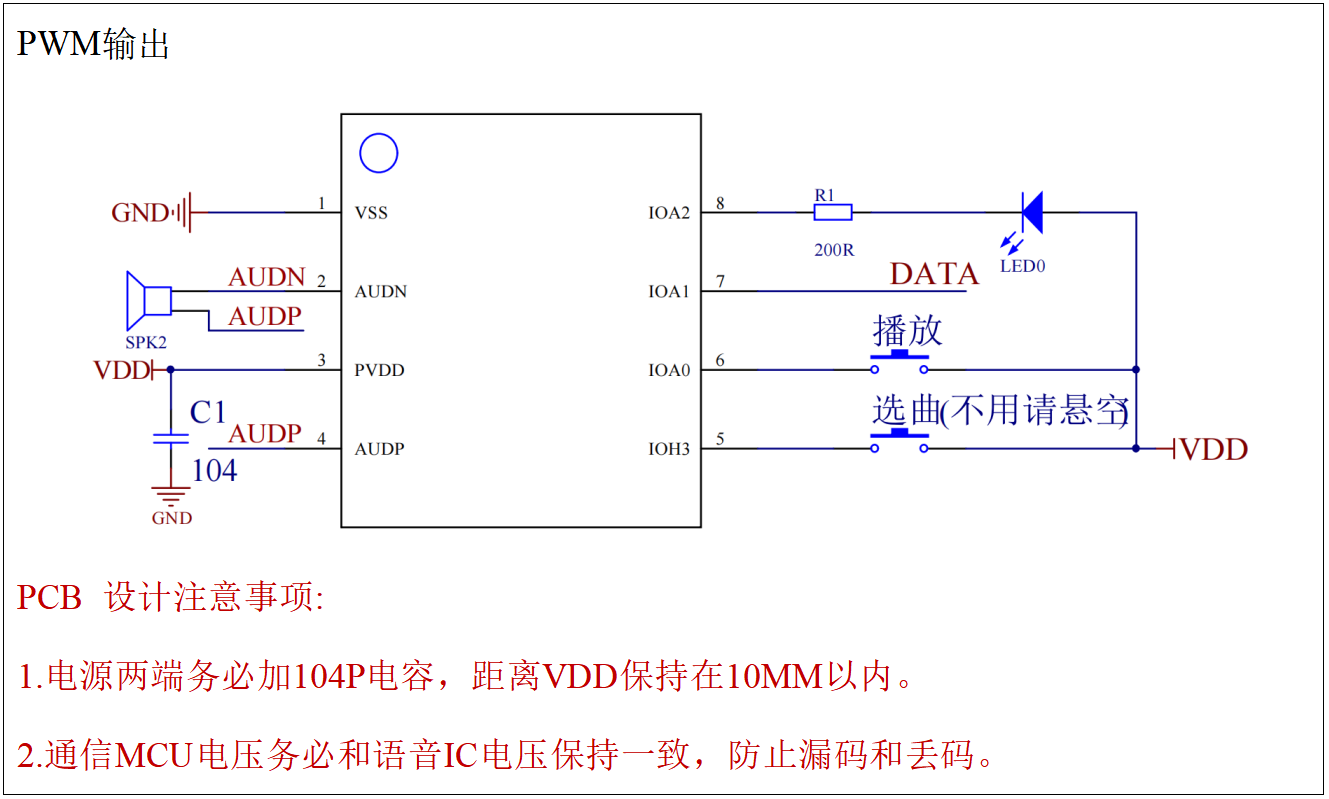

五、参考应用电路
