一、串口协议说明

DATA_RX:

平时 DATA_RX脚为低电平

每发一个信号前必须要有一个同步头。

同步头为8MS 高和 1MS 低组成。

数据“0” ： 0.5MS 高电平和 1.5MS 低电平组成。

数据“1” ： 1.5MS 高电平和 0.5MS 低电平组成。

先接收数据的最高位BIT7，在接收 N-1 位，最后接收数据的最低位BIT0

DATA_RX为输入接收脚。

所用引脚PB7

DATA_TX脚：

平时 DATA_TX脚为低电平

每发一个信号前必须要有一个同步头。

同步头为8MS 高和 1MS 低组成。

数据“0” ： 0.5MS 高电平和 1.5MS 低电平组成。

数据“1” ： 1.5MS 高电平和 0.5MS 低电平组成。

先接收数据的最高位BIT7，在接收 N-1 位，最后接收数据的最低位BIT0。

DATA_TX为输出反馈脚。

所用引脚PA3

MUTE脚：

MUTE为功放使能脚（低开高关）

所用引脚PA0

busy脚：

busy为声音播放状态反馈脚（高开低关）

所用引脚PB6

二、芯片电气特性

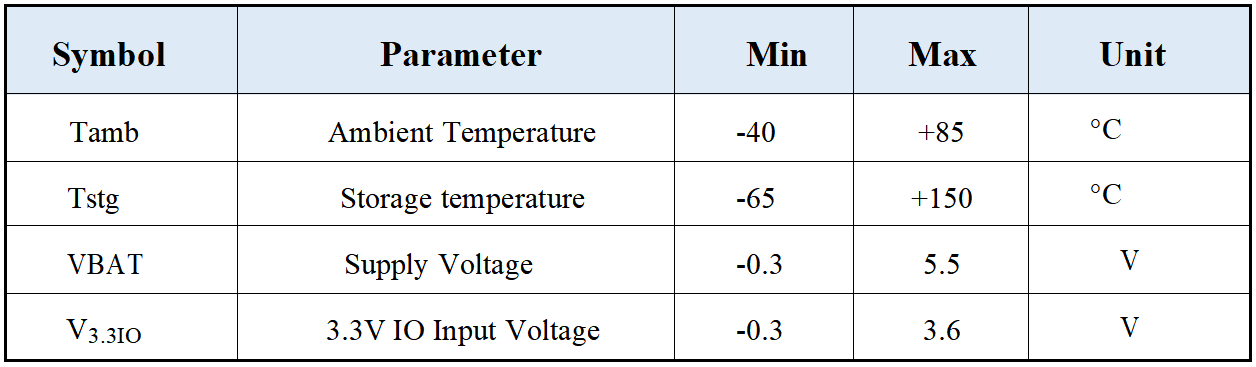

2.1 绝对最大额定值

2.2PMU 特性

2.3 IO输入/输出电气逻辑特性

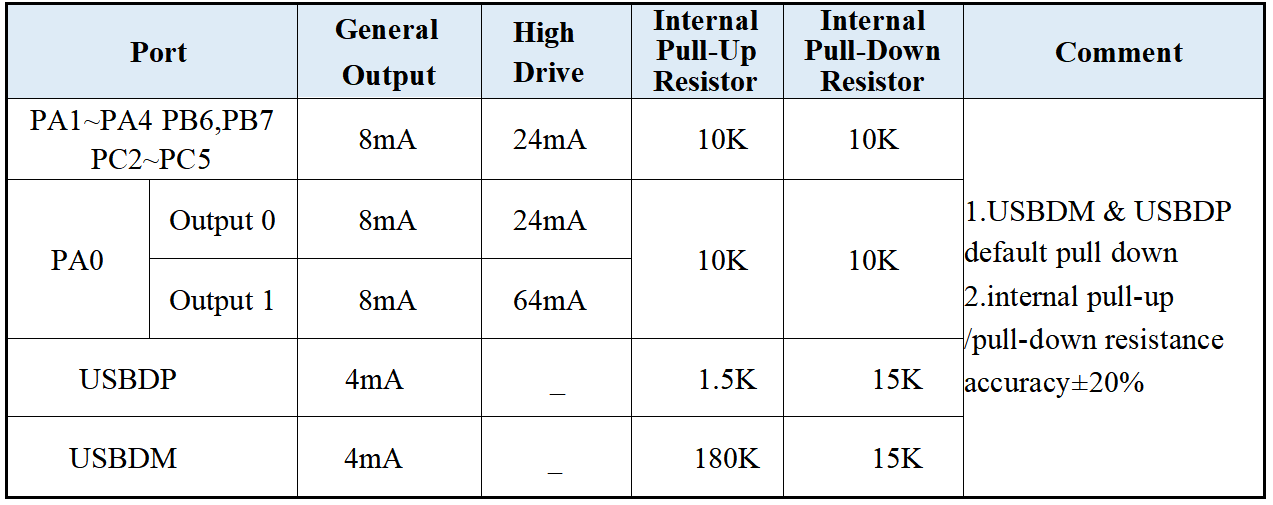

2.4内部电阻器特性

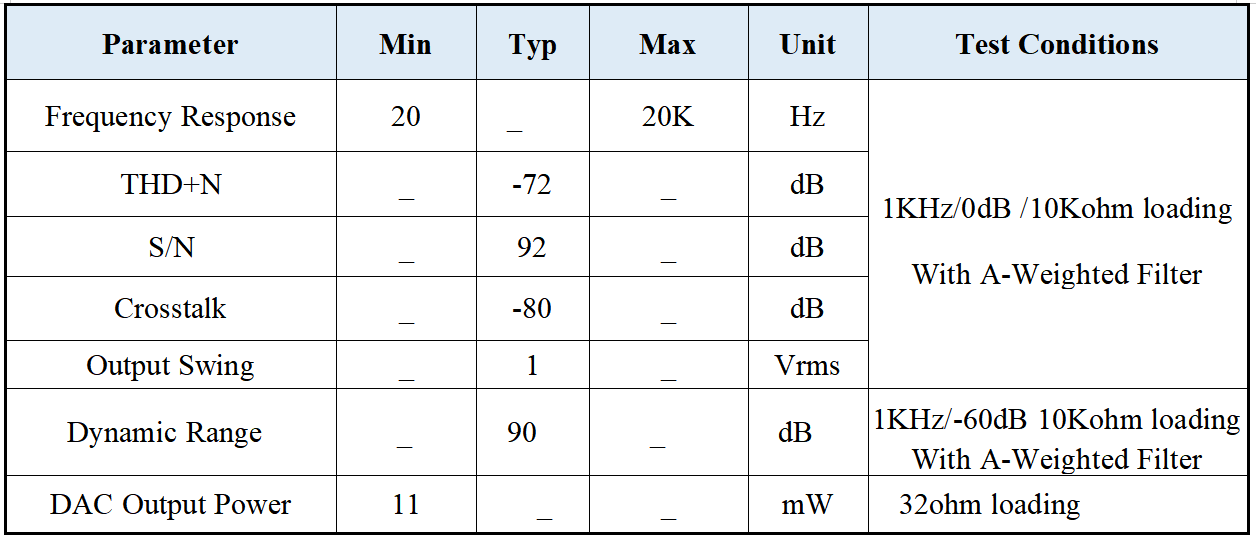

2.5 DAC（PB0）特性

三、参考应用电路
