SZY6F080B单通道OTP语音芯片

规格参数

Duration: 80"
Feature: 4*I/O, 9bits PWM/DAC,FLASH重复烧
P/N: SZY6F080A
Type: SOP8/16

产品特性

产品详情

简介:

一、产品描述

SZY6F-FALSH系列为全新世代高性价比的语音芯片,具有9bits高性能PWM/DAC语音引擎。具有多样化的容量型号选择,并内置有高精准度起振器,无需外部起振组件,外接组件少,让应用开发整体成本具有市场领先的优势。同时SZY6F系列可通过外挂FLASH拓展更多容量需求。

二、功能描述

  • 语音引擎:9bits PWM / 9bits DAC
  • 可编辑阶数:3800阶
  • 可编辑群组数:63组(最大)
  • 开机执行群组:1组
  • 可放声音长度:80S,170S,340S,680S(4bits 6K-Playrate音质下)
  • SZY6F-FALSH最高可外接SPI-128M
  • 内置闪存加密引擎
  • 八组可设定接口(依型号决定)

TG1 带序列模式一般输入接口

TG2 可设定为低准位触发复位接口,带序列模式一般输入接口

TG3 一般接口,可程序化为音量调整接口

TG4-8  一般接口

  • 可程序化接口触发形态

Re-triggered / Irre-triggered

Level / Edge

Hold / Un-hold

Voice Repeat / One-time voice.

On/Off function

  • 压缩编码引擎:4bits / 5bits / 8bits / 9bits
  • 内置单片机触发模式SPI接口
  • 内置RC震荡起振回路,无须外部电路
  • 宽工作电压:4-5.0V
  • 独立外接闪存电源(≦VDD)
  • 工作温度:-20℃-60℃(不计工作频率频飘)
  • 简易编程功能

工作寄存器写入

工作寄存器进位

工作寄存器比较分支

  • 可程序化输出状态

待机准位

工作高准位

工作低准位

输出频闪

多样化播放速率选择

3.1K / 3.2K / 3.3K / 3.5K / 3.7K / 3.8K

4.0K / 4.2K / 4.4K / 4.6K / 4.8K

5.0K / 5.3K / 5.6K

6.0K / 6.4K / 6.8K

7.4K / 8.0K / 8.7K / 9.6K / 10.6K / 12.0K

13.7K / 16.0K / 19.2K / 24.0K / 32.0K

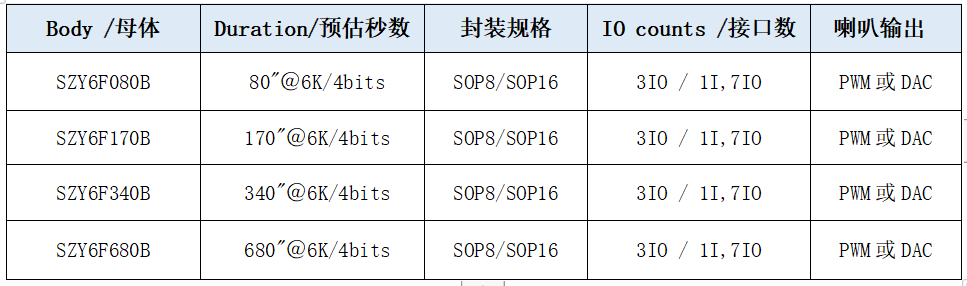

三、芯片型号表

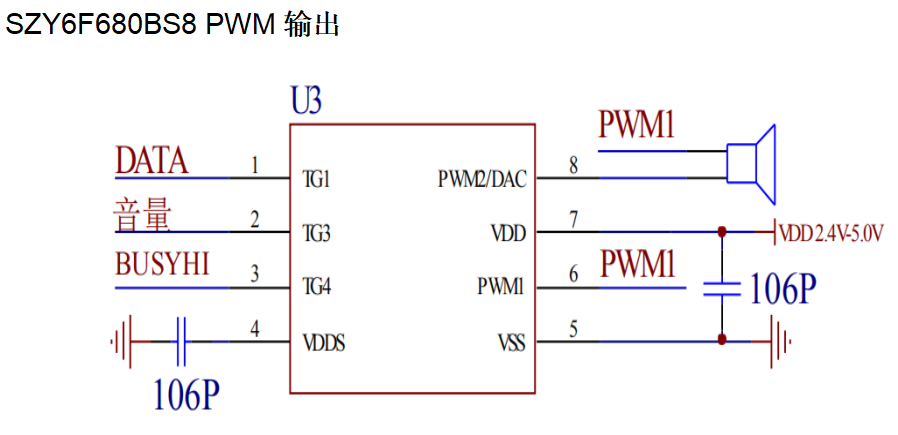

四、参考原理图
