产品名称: 2键触摸感应芯片
产品型号: SZY8T2202K

产品特性

2通道触摸按键,可引脚输出的高低电平有效,按键响应时间小于100ms,待机功耗:10uA,内置上电复位、低压复位.

产品详情

一、芯片概述

  • 工作电压范围:0~5.5V。
  • 按键响应时间:小于100ms。
  • 待机功耗低, 待机电流:10uA@VDD=5V & CMOD=10nF;7uA@VDD=3V & CMOD=10nF。
  • 独立2 通道触摸按键输入输出,可引脚配置输出的高低电平有效。
  • 内置上电复位、低压复位、环境自适应算法、数字滤波算法等多种措施,可靠性高。
  • 按键感应盘材料:PCB铜箔,金属片,平顶圆柱弹簧,导电橡胶,导电油墨,导电玻璃的ITO层
  • 面板材质:绝缘材料,如有机玻璃,普通玻璃,钢化玻璃,塑胶,木材,纸张,陶瓷,石材等。

二、应用说明

1、SO1 与 SO2 在上电后的初始输出状态由上电前 AHLB 的输入脚电平状态决定。

2、TCH1 触摸输入对应 SO1 逻辑输出,TCH2 触摸输入对应 SO2 逻辑输出。

3、AHLB 管脚接 VDD(高电平)上电,上电后 SO1 与 SO2 输出高电平。

  • TCH1 触摸按下 SO1 输出低电平,触摸松开SO1 输出高电平。
  • TCH2 触摸按下 SO2 输出低电平,触摸松开SO2 输出高电平。

4、AHLB 管脚接 GND(低电平)上电,上电后 SO1 与 SO2 输出低电平。

  • TCH1 触摸按下 SO1 输出高电平,触摸松开SO1 输出低电平。
  • TCH2 触摸按下 SO2 输出高电平,触摸松开SO2 输出低电平。

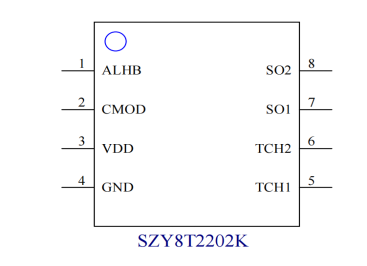

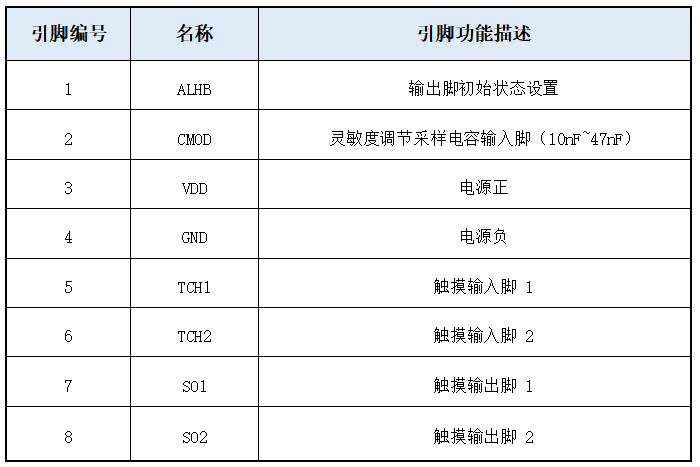

三、封装及引脚描述



四、 电气参数

注:除特别说明外,默认以 GND 为参考,VDD=5.0V,Cs=22nF,环境温度 25℃条件下获得 。

五、 应用电路参考原理图





六、 SOP8封装尺寸图
