SZY4054T电源管理芯片

规格参数

产品名称: SZY4054T电源管理芯片
产品型号: SZY4054T

产品特性

单节锂离子电池恒流/恒压线性充电器,充电截止电压为 4.2V,待机电流降至 1uA 以下。在有输入电源时也可置于停机模式,从而将工作电流降至 25uA

产品详情

一、芯片概述

SZY4054T是一款单节锂离子电池恒流/恒压线性充电器,简单的外部应用电路非常适合便携式设备应用,适合 USB 电源和适配器电源工作,内部采用防倒充电路,不需要外部隔离二极管。热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。SZY4054T充电截止电压为 4.2V,充电电流可通过外部电阻进行设置。

当充电电流降至设定值的 1/10 时,SZY4054T将自动结束充电过程。当输入电压被移掉后,SZY4054T自动进入低电流待机状态,将待机电流降至 1uA 以下。SZY4054T在有输入电源时也可置于停机模式,从而将工作电流降至 25uA。

二、产品特点

  • 可编程充电电流可达:500mA
  • 无需 MOSFET、检测电阻器和隔离二极管
  • 智能热调节功能可实现充电速率最大化
  • 智能再充电功能
  • 预充电压:2V±1%
  • C/10 充电终止
  • 待机电流 25uA
  • BAT 超低自耗电小于 1uA
  • 9V 涓流充电阈值
  • 软启动防止浪涌电流
  • 单独的充电、结束指示灯控制信号
  • ESD(HBM)>4KV
  • 封装形式:SOT23 -5L



三、应用领域

  • 手机、 PDA 、MP3/MP4
  • 蓝牙耳机、GPS
  • 充电座
  • 数码相机、Mini 音响等便携式设备



四、芯片框架图





、封装及引脚描述



六、典型应用

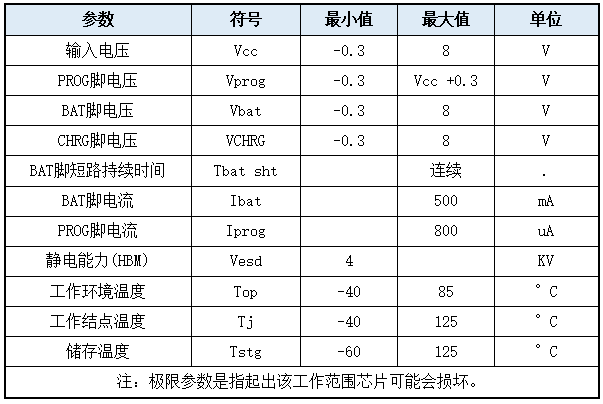

极限参数



八、电气工作参数

(标*为全温范围,其他为 25℃ 。VCC =5V,除非另外说明)



九、功能描述

  • 端口功能
  • CH 匕c (bIVT):开漏输出充电状态指示输出端。当充电器处于充电状态时,CH匕c被拉到低电平,在其他状态CH匕c为高阻态。
  • cVD (bIVs):地电平。
  • BVl (bIV3):充电电流输出端口。提供到电池的充电电流和调整最终空载电压到寸.s八。这个端口内部有一个高精度电阻分压器来设定空载输出电压,当处于关断模式时,电阻分压器不连接。
  • 八CC (bIV 寸) :正电源电压输入端。给充电器供电。八CC工作电压范围寸.s2八到e.2 八,并且需要至少TnE的旁路电容。当八CC下降到BVl 端口电压30山八范围内时,2D寸02寸进入到关断模式,减小IBVl电流到少于TnV。
  • b 匕Oc (bIV2) :充电电流设置,充电电流监测和关断端口。充电电流通过接一个T 训精度的电阻匕b 匕 Oc 到地来设定。当处于恒流充电模式时,这个端口电压为T 八。任何模式下,这个端口的电压可以用下面公司来计量充电电流: IBVl = (八b 匕Oc\匕b 匕Oc) *T000 。b匕Oc端口也能用来关闭充电器。断开电流设定电阻后端口通过3nV的电流将b 匕Oc 端口拉高。当端口达到T.sT 八关断电压阈值,充电器进入关断模式,充电停止,并且电源电流会减小到s2nV。这个端口同时也被钳位到约s.寸八。将这个端口驱动到超出钳位电压范围将会需要高于T.2 山V 的驱动能力。重新连接匕 b匕Oc 到地充电器将会恢复正常工作。
  • 工作说明
  • 2D寸02寸是一款使用恒流\恒压方式的单节锂离子电池充电器。它能够提供高达 200 山V 的充电电流(使用优良热设计的 bCB 版) ,输出空载电压精度±T训以内。2D 寸02 寸包含一个内置的b沟道功率WO2EEl 和热调节电路。不需要整流二极管和外部电流探测电阻,因此,一个基础的充电电路只需要两个外部元器件。另外,2D寸02寸能够胜任n2B接口作为电源的状况。
  • 正常充电周期
  • 当电源电压八CC上升到欠压锁定阈值之上并且一个T训精度电流设定电阻连接到b匕Oc端口到地之间或者当一个电池被接入到充电输出端,一个充电周期开始。如果BVl端口电压低于s.?八,充电器进入涓流充电模式。涓流模式下,2D寸02寸提供大约T\T0的设定电流值使电池电压上升到能够全电流充电的安全电平。当BVl电压达到s.?八,充电器进入恒流模式,这时以设定的电流值给电池充电。当BVl端口电压接近最后的空载电压(寸.s 八),2D寸02寸进入恒压模式且充电电流开始降低。当充电电流下降到T\T0的设定值,充电周期结束。
  • 充电电流设定
  • 充电电流通过b匕Oc端口到地的单个电阻来设定。电池充电电流T000倍于b匕Oc端口电流。设定电阻和充电电流可以通过下面等式来计算:匕b 匕Oc =T000 八\ICHc ,ICHc =T000 八\ 匕b匕Oc ,BVl端口的充电电流在任何时间段可以通过b匕Oc 端口的电压通过下面的等式来确定:IBVl = (八b 匕Oc\匕b 匕Oc ) *T000。

十、封装尺寸图(SOT-23-5)
