NY5Q092AS8

规格参数

P/N: NY5Q092AS8
Q'ty/Wafer: 100/管
Feature: 4*I/O, 4CH / 4-bit/DAC&PWM
Type: SOP8
Duration: 92"

产品特性

产品详情

简介:
  • 芯片概述

SZY15Q系列产品爲多功能单晶片CMOS语音合成4位元微控制器,是思泽远科技爲了支援新SZY15 (SZY15+) 系列所专门开发的崁入式EPROM架构的OTP IC(One Time Programmable)。提供4通道的语音/Midi合成功能,语音合成方式采用先进的高音质ADPCM算法,最高采样率可达CD音质44.1KHz,且硬件有音量控制。提供两种声音输 出方式可供选择,一种PWM输出和一种DAC输出。PWM模式内建增强降低底噪输出。MCU使用RISC精简指令集架构,共有43条指令,除了少数指令需要2个时序,大多数指令都是1个时序即可完成,可以很方便的以程序控 制来完成不同的应用。利用精准的+/- 0.5%内阻震荡,客户可以不需外加震荡电阻。提供待机模式(Halt mode),可大幅度的节省功耗;另外还提供慢速模式(Slow mode),可以降低功耗。



  • 芯片功能

◆ 宽广的工作电压:2.0V ~ 5.5V

◆ 4-bit RISC精简指令集架构的微控制器,共有43条指令。

◆ 共有9个OTP母体,最大母体的ROM容量为 832Kx10-bit,程序和资料共享同一块ROM。ROM容量, 秒数和 I/O脚数如下:

产品编号 语音长度(秒)   @6kHz ROM 容量 (10-bit) RAM (bits) I/O PWM-IO Ch. DAC
SZY15Q020A 18.3 48K x 10 248 x 4 8 4 Y
SZY15Q040A 38.3 96K x 10 248 x 4 8 4 Y
SZY15Q060A 58.3 144K x 10 248 x 4 16 8 4 Y
SZY15Q092A 91.6 224K x10 248 x 4 16 8 4 Y
SZY15Q172A 171.6 416K x 10 248 x 4 16 8 4 Y
SZY15Q342A 345 832K x 10 248 x 4 20 8 4 Y



◆ 声音秒数以6KHz 4-bit ADPCM 计算.

◆ 248×4-bit RAM,支援间接定址模式

◆ 1MHz或2MHz指令频率。(使用两通道以上需选择 2MHz)

◆ 提供慢速模式(Slow mode),可降低功耗。(注意:由于慢速模式的时间误差较大,不建议使用在计时的应用)

◆ 提供待机模式(Halt mode),可节省功耗,静态电流3V时(Isb)小于1uA。

◆ 精准的+/- 0.5%内阻震荡。

◆ 提供低压复位(LVR=1.8V),看门狗计时(WDT),I/O复位功能(External Reset) 。

◆ 一个中断输入可连结到一组独立的堆栈(Stack) ,并有多种中断来源可以使用。

◆ 最多20根弹性的双向I/O,每根I/O功能皆可由单独暂存器控制 。

◆ IR红外线输出:提供31KHz~58KHz可选择的红外线频率输出,并可选择高电平/低电平编码。

◆ 多组 PWM-IO 分时多工,每通道 8-bit分辨率。

◆ 提供4通道的语音/Midi合成功能,可以单独设定每个通道爲语音或Mid输出。

◆ 更先进的高音质ADPCM语音合成算法,可以经由简单的调整采样位数来提升音质。

◆ 新高音质合成算法可混合 ADPCM或PCM,ADSR段内建256阶Mid包络(Envelope)合成。

◆ 一组12-bit PWM纯硬件输出,可以直接驱动喇叭或蜂鸣片;一组12-bit DAC纯硬件输出,可以外加放大线路来放大音量(通常用于多通道输出)。

◆ 提供三阶音量PWM输出(Normal/ Large/ Ultra),输出语音不需外加三极管放大。

◆ 提供三阶音量PWM输出(Normal/ Large/ Ultra),输出语音不需外加三极管放大。

◆ 内建16阶硬件音量控制(Volume Control),用于进行整体音量的控制。

◆ 支援Quick-IO 讯号控制。

◆ 内建低电压侦测(LVD)可用来监控当前电压状态,避免电压不稳定导致系统出错。

◆ 提供特殊的快速烧录模式,以加快OTP烧录时间。

◆ 支援特殊的ICP(In Circuit Programming)烧录功能,以方便客户先组装PCBA模块再进行烧录。

◆ 提供可程序的Code资料保护模式。(当Security-Bit 被烧断后,资料将无法读取。)

◆ 提供多种出货型态,以满足客户不同的应用需求。



三、芯片脚位图:




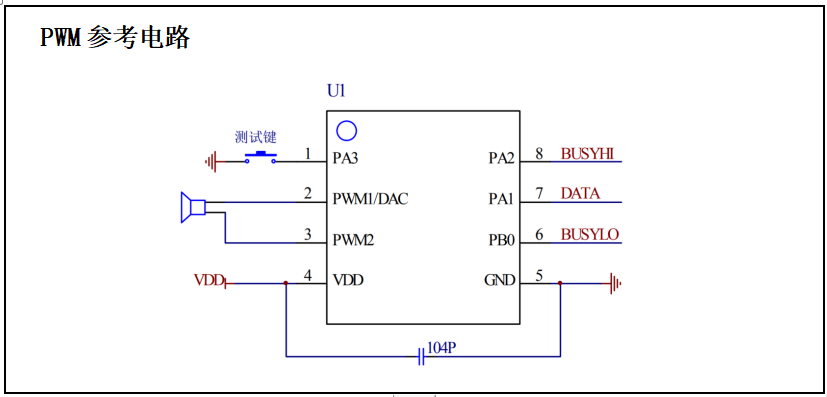

四、脚位描述

脚位名称 ATTR. 脚位描述
VDD# Power Positive power
GND# Power Negative power
PWM1/DAC O PWM1 output or DAC output
PWM2 O PWM2 output
PA0~3 I/O Bit 0~3 for Port A
PB0~3 I/O Bit 0~3 for Port B
PC0~3 I/O Bit 0~3 for Port C
PD0~3 I/O Bit 0~3 for Port D
PE0~3 I/O Bit 0~3 for Port E

❋SZY15Q020A、SZY15Q040A : PA0~PB3

❋SZY15Q060A、SZY15Q092A、SZY15Q172A : PA0~PD3

❋SZY15Q342A : PA0~PE3
